Výzva

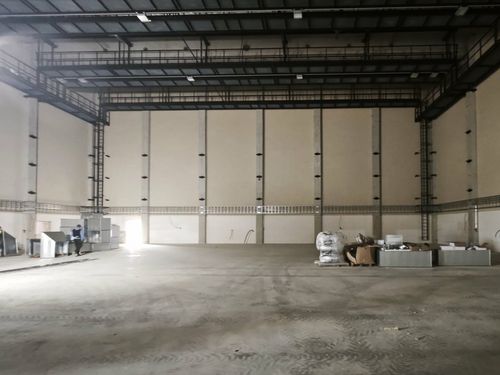

Investor potřeboval vést kabely a elektrorozvody, vzduchotechniku a zároveň datové kabely v hale ateliérů, kde byly dostupné kotvicí body — sloupy — vzdálené od sebe 5,8 metrů. To je vzdálenost, která u standardního řešení kabelových tras naráží na limity. Běžné produkty jsou dimenzovány na výrazně menší rozpětí, a pokud se překročí, lávka se prohýbá — nebo se musí kotvit jinak.
Druhá komplikace? Prostor. V ateliérech je každý centimetr prostoru vzácný. Klasická horizontální instalace by zbytečně zabírala prostor, který produkce potřebuje pro svoji práci.
Řešení

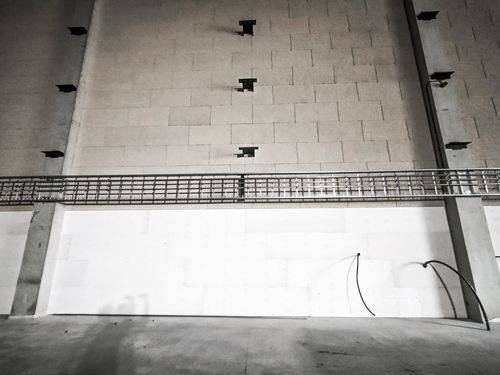

Navrhli jsme systém kabelové lávky pro velká rozpětí série WPL 150 Pohlcon, který je primárně určen právě pro taková rozpětí. Lávka přemosťovala vzdálenost 5,8 m mezi sloupy bez nutnosti přidávat další závěsy, které by komplikovaly a prodražovaly instalaci.

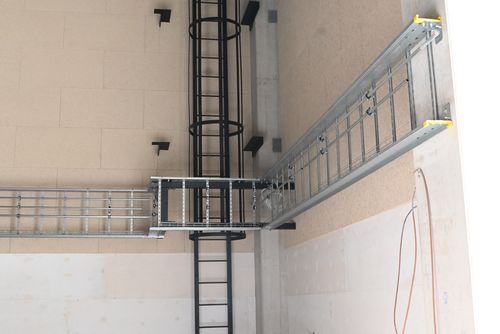

Klíčovým rozhodnutím byla orientace lávky — instalace “na bok”. Místo klasické horizontální polohy byla lávka otočena o 90° a uchycena svou boční hranou. Tím se profil v prostoru zúžil na minimum, zatímco nosná kapacita a průchodnost pro kabely zůstaly plně zachovány.
Tato konfigurace umožnila:

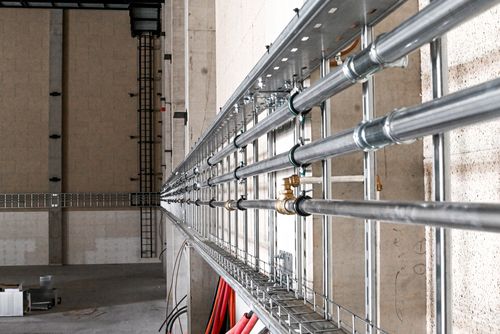

- vést kabely a TZB v jednom systému bez vzájemného rušení
- minimalizovat zábor prostoru v ateliéru
- zachovat přehlednou a servisovatelnou trasu po celém obvodu haly
Výsledek

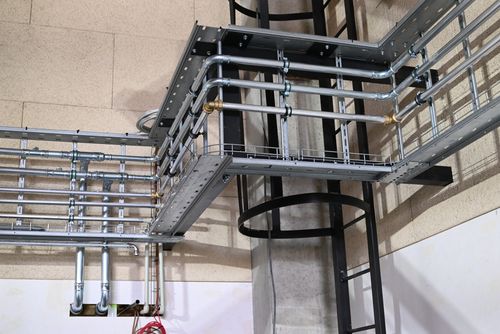

Investor získal řešení, které splnilo všechny požadavky a zároveň urychlilo instalaci kabelů i potrubí díky možnosti kotvení do příček z C-profilů.
Přesně o tom je Pohlcon — nejde jen o dodání kabelové trasy, ale o návrh systému, který odpovídá reálným potřebám na stavbě.
Máte projekt s nestandardním rozpětím nebo specifickými podmínkami? Ozvěte se — navrhneme řešení přímo Vašim potřebám na míru.
