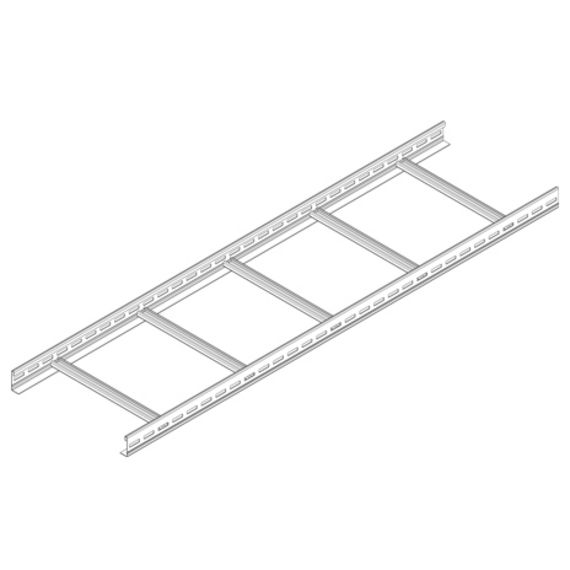

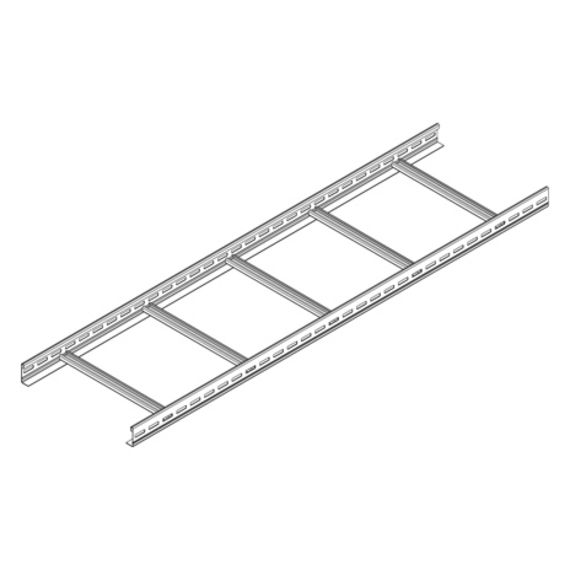

LGG 60 Kabelový žebřík, profil L, výška = 60 mm

Ke stažení

Kabelový žebřík s průběžnými perforovanými bočnicemi. Svařované příčky z profilové lišty 30x15 mm. Elektrická vodivost testována podle normy DIN EN 61537.

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

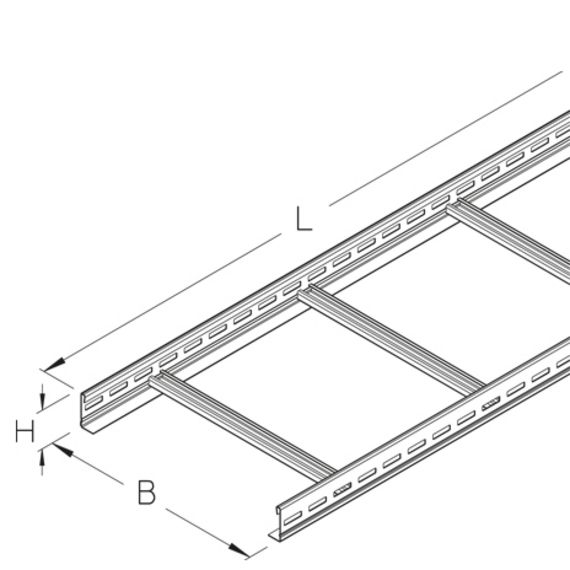

	Výška	Šířka	Délka	A Plocha průřezu	Q_LKNapájecí kabel pro zatížení vedení	P_maxmaximální zatížení	Hmotnost
LGG 60-20-3S	60 mm	200 mm	3000 mm	81 cm²	0,23 kN/m	1,5 kN	7,92 kg
LGG 60-30-3S	60 mm	300 mm	3000 mm	122 cm²	0,34 kN/m	1,5 kN	8,61 kg
LGG 60-40-3S	60 mm	400 mm	3000 mm	162 cm²	0.45 kN/m	1.5 kN	9.3 kg
LGG 60-50-3S	60 mm	500 mm	3000 mm	203 cm²	0.57 kN/m	1.5 kN	9.98 kg
LGG 60-60-3S	60 mm	600 mm	3000 mm	243 cm²	0.68 kN/m	1.5 kN	10.67 kg
LGG 60-20S	60 mm	200 mm	6000 mm	81 cm²	0.23 kN/m	1.5 kN	15.84 kg
LGG 60-30S	60 mm	300 mm	6000 mm	122 cm²	0.34 kN/m	1.5 kN	17.22 kg
LGG 60-40S	60 mm	400 mm	6000 mm	162 cm²	0.45 kN/m	1.5 kN	18.59 kg
LGG 60-50S	60 mm	500 mm	6000 mm	203 cm²	0.57 kN/m	1.5 kN	19.96 kg
LGG 60-60S	60 mm	600 mm	6000 mm	243 cm²	0.68 kN/m	1.5 kN	21.34 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	A Plocha průřezu	Q_LKNapájecí kabel pro zatížení vedení	P_maxmaximální zatížení	Hmotnost
LGG 60-20-3F	60 mm	200 mm	3000 mm	81 cm²	0.23 kN/m	1.5 kN	8.48 kg
LGG 60-30-3F	60 mm	300 mm	3000 mm	122 cm²	0.34 kN/m	1.5 kN	9.21 kg
LGG 60-40-3F	60 mm	400 mm	3000 mm	162 cm²	0.45 kN/m	1.5 kN	9.95 kg
LGG 60-50-3F	60 mm	500 mm	3000 mm	203 cm²	0.57 kN/m	1.5 kN	10.68 kg
LGG 60-60-3F	60 mm	600 mm	3000 mm	243 cm²	0.68 kN/m	1.5 kN	11.42 kg
LGG 60-20F	60 mm	200 mm	6000 mm	81 cm²	0.23 kN/m	1.5 kN	16.95 kg
LGG 60-30F	60 mm	300 mm	6000 mm	122 cm²	0.34 kN/m	1.5 kN	18.42 kg
LGG 60-40F	60 mm	400 mm	6000 mm	162 cm²	0.45 kN/m	1.5 kN	19.89 kg
LGG 60-50F	60 mm	500 mm	6000 mm	203 cm²	0.57 kN/m	1.5 kN	21.36 kg
LGG 60-60F	60 mm	600 mm	6000 mm	243 cm²	0.68 kN/m	1.5 kN	22.83 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	A Plocha průřezu	Q_LKNapájecí kabel pro zatížení vedení	P_maxmaximální zatížení	Hmotnost
LGG 60-20-3E	60 mm	200 mm	3000 mm	81 cm²	0.23 kN/m	1.5 kN	7.97 kg
LGG 60-30-3E	60 mm	300 mm	3000 mm	122 cm²	0.34 kN/m	1.5 kN	8.66 kg
LGG 60-40-3E	60 mm	400 mm	3000 mm	162 cm²	0.45 kN/m	1.5 kN	9.35 kg
LGG 60-50-3E	60 mm	500 mm	3000 mm	203 cm²	0.57 kN/m	1.5 kN	10.05 kg
LGG 60-60-3E	60 mm	600 mm	3000 mm	243 cm²	0.68 kN/m	1.5 kN	10.74 kg
LGG 60-20E	60 mm	200 mm	6000 mm	81 cm²	0.23 kN/m	1.5 kN	15.95 kg
LGG 60-30E	60 mm	300 mm	6000 mm	122 cm²	0.34 kN/m	1.5 kN	17.33 kg
LGG 60-40E	60 mm	400 mm	6000 mm	162 cm²	0.45 kN/m	1.5 kN	18.71 kg
LGG 60-50E	60 mm	500 mm	6000 mm	203 cm²	0.57 kN/m	1.5 kN	20.09 kg
LGG 60-60E	60 mm	600 mm	6000 mm	243 cm²	0.68 kN/m	1.5 kN	21.47 kg
