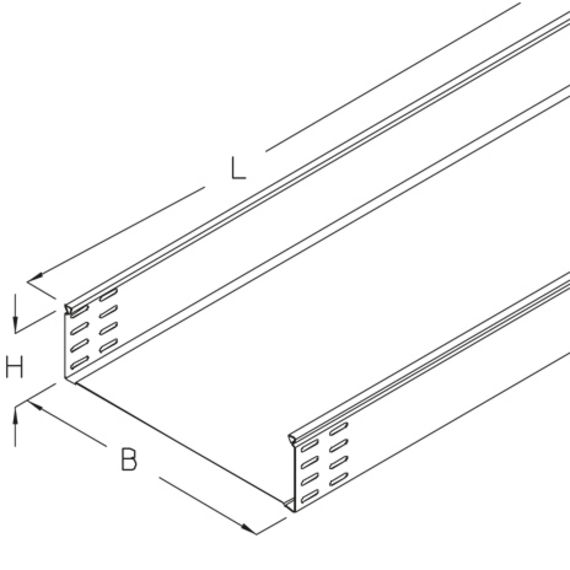

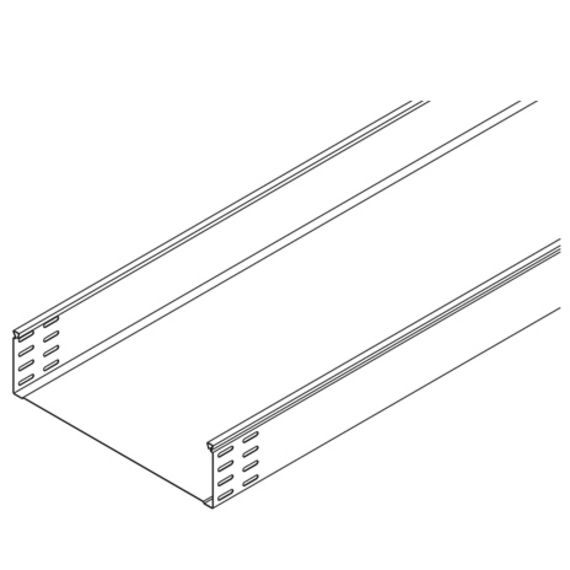

R 110 Kabelový žlab, neperforovaný, výška = 110 mm

Ke stažení

Kabelový žlab, neperforovaná, tvar hlavy vhodný pro tvarové upevnění krytů, včetně elektrické vodivosti testované podle normy DIN EN 61537

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 110-10S	110 mm	100 mm	3000 mm	0.75 mm	107 cm²	0.16 kN/m	6.30 kg
R 110-20S	110 mm	200 mm	3000 mm	0.75 mm	217 cm²	0.33 kN/m	8.10 kg
R 110-30S	110 mm	300 mm	3000 mm	0.88 mm	327 cm²	0.49 kN/m	11.60 kg
R 110-40S	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	15.50 kg
R 110-50S	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	17.80 kg
R 110-60S	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	20.20 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 110-10F	110 mm	100 mm	3000 mm	0.75 mm	107 cm²	0.16 kN/m	7.10 kg
R 110-20F	110 mm	200 mm	3000 mm	0.75 mm	217 cm²	0.33 kN/m	9.10 kg
R 110-30F	110 mm	300 mm	3000 mm	0.88 mm	327 cm²	0.49 kN/m	12.80 kg
R 110-40F	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	16.90 kg
R 110-50F	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	19.40 kg
R 110-60F	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	22.00 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 110-10E	110 mm	100 mm	3000 mm	0.80 mm	107 cm²	0.16 kN/m	6.80 kg
R 110-20E	110 mm	200 mm	3000 mm	0.80 mm	217 cm²	0.33 kN/m	8.70 kg
R 110-30E	110 mm	300 mm	3000 mm	0.80 mm	327 cm²	0.49 kN/m	10.60 kg
R 110-40E	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	15.60 kg
R 110-50E	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	17.90 kg
R 110-60E	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	20.30 kg
