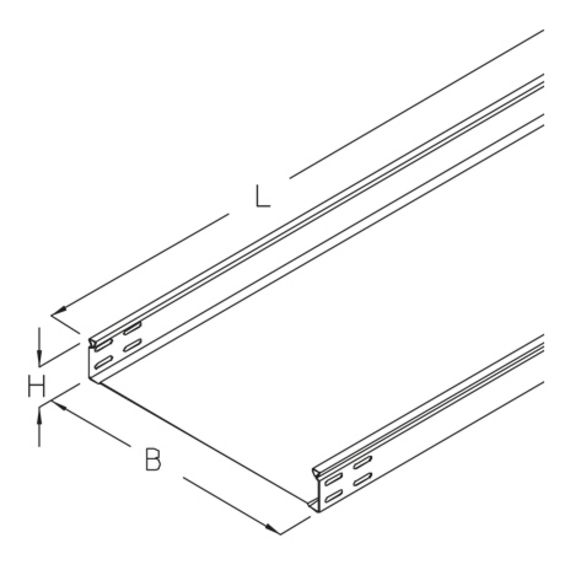

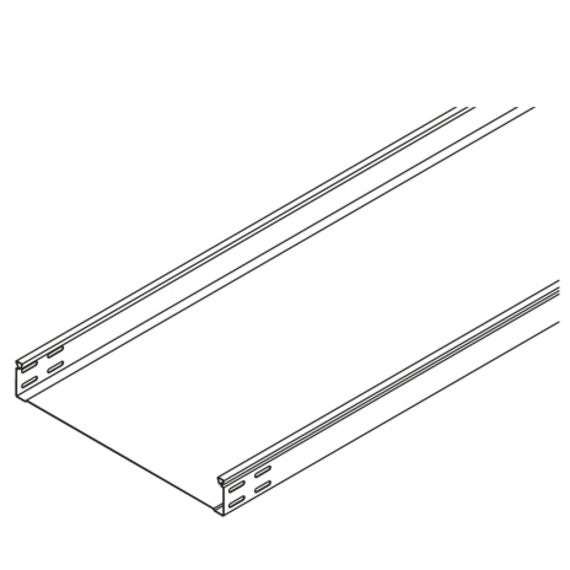

R 60 Kabelový žlab, neperforovaný, výška = 60 mm

Ke stažení

Kabelový žlab, neperforovaná, tvar hlavy vhodný pro tvarové upevnění krytů, včetně elektrické vodivosti testované podle normy DIN EN 61537

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 60-05S	60 mm	50 mm	3000 mm	0.75 mm	27 cm²	0.04 kN/m	3.70 kg
R 60-10S	60 mm	100 mm	3000 mm	0.75 mm	57 cm²	0.09 kN/m	4.60 kg
R 60-20S	60 mm	200 mm	3000 mm	0.75 mm	117 cm²	0.18 kN/m	6.40 kg
R 60-30S	60 mm	300 mm	3000 mm	0.75 mm	177 cm²	0.27 kN/m	8.10 kg
R 60-40S	60 mm	400 mm	3000 mm	0.88 mm	237 cm²	0.36 kN/m	11.60 kg
R 60-50S	60 mm	500 mm	3000 mm	1.00 mm	297 cm²	0.45 kN/m	15.50 kg
R 60-60S	60 mm	600 mm	3000 mm	1.00 mm	357 cm²	0.54 kN/m	17.90 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 60-05F	60 mm	50 mm	3000 mm	0.75 mm	27 cm²	0.04 kN/m	4.20 kg
R 60-10F	60 mm	100 mm	3000 mm	0.75 mm	57 cm²	0.09 kN/m	5.20 kg
R 60-20F	60 mm	200 mm	3000 mm	0.75 mm	117 cm²	0.18 kN/m	7.10 kg
R 60-30F	60 mm	300 mm	3000 mm	0.75 mm	177 cm²	0.27 kN/m	9.10 kg
R 60-40F	60 mm	400 mm	3000 mm	0.88 mm	237 cm²	0.36 kN/m	12.80 kg
R 60-50F	60 mm	500 mm	3000 mm	1.00 mm	297 cm²	0.45 kN/m	16.90 kg
R 60-60F	60 mm	600 mm	3000 mm	1.00 mm	357 cm²	0.54 kN/m	19.50 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 60-05E	60 mm	50 mm	3000 mm	0.80 mm	27 cm²	0.04 kN/m	4.00 kg
R 60-10E	60 mm	100 mm	3000 mm	0.80 mm	57 cm²	0.09 kN/m	4.90 kg
R 60-20E	60 mm	200 mm	3000 mm	0.80 mm	117 cm²	0.18 kN/m	6.80 kg
R 60-30E	60 mm	300 mm	3000 mm	0.80 mm	177 cm²	0.27 kN/m	8.70 kg
R 60-40E	60 mm	400 mm	3000 mm	0.80 mm	237 cm²	0.36 kN/m	10.60 kg
R 60-50E	60 mm	500 mm	3000 mm	1.00 mm	297 cm²	0.45 kN/m	15.60 kg
R 60-60E	60 mm	600 mm	3000 mm	1.00 mm	357 cm²	0.54 kN/m	18.00 kg
