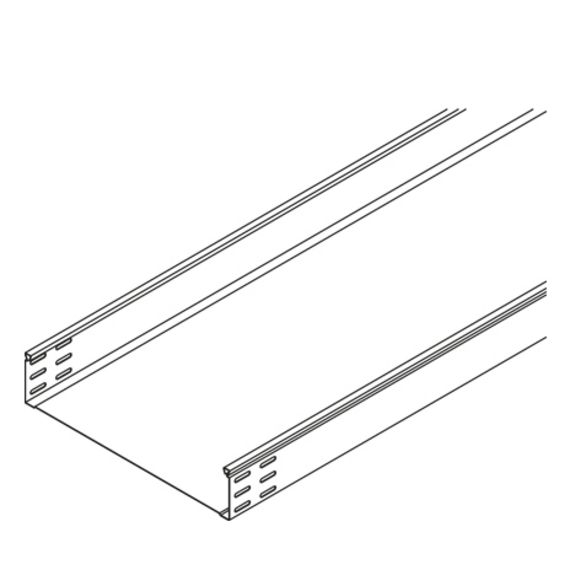

R 85 Kabelový žlab, neperforovaný, výška = 85 mm

Ke stažení

Kabelový žlab, neperforovaná, tvar hlavy vhodný pro tvarové upevnění krytů, včetně elektrické vodivosti testované podle normy DIN EN 61537

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

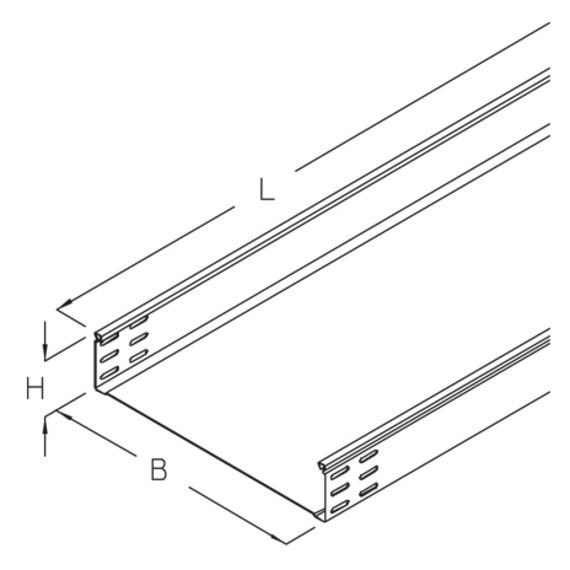

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 85-10S	85 mm	100 mm	3000 mm	0.75 mm	82 cm²	0.12 kN/m	5.50 kg
R 85-20S	85 mm	200 mm	3000 mm	0.75 mm	167 cm²	0.25 kN/m	7.20 kg
R 85-30S	85 mm	300 mm	3000 mm	0.88 mm	252 cm²	0.38 kN/m	10.50 kg
R 85-40S	85 mm	400 mm	3000 mm	0.88 mm	337 cm²	0.51 kN/m	12.60 kg
R 85-50S	85 mm	500 mm	3000 mm	1.00 mm	422 cm²	0.63 kN/m	16.70 kg
R 85-60S	85 mm	600 mm	3000 mm	1.00 mm	507 cm²	0.76 kN/m	19.00 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
R 85-10F	85 mm	100 mm	3000 mm	0.75 mm	82 cm²	0.12 kN/m	6.10 kg
R 85-20F	85 mm	200 mm	3000 mm	0.75 mm	167 cm²	0.25 kN/m	8.10 kg
R 85-30F	85 mm	300 mm	3000 mm	0.88 mm	252 cm²	0.38 kN/m	11.60 kg
R 85-40F	85 mm	400 mm	3000 mm	0.88 mm	337 cm²	0.51 kN/m	13.90 kg
R 85-50F	85 mm	500 mm	3000 mm	1.00 mm	422 cm²	0.63 kN/m	18.20 kg
R 85-60F	85 mm	600 mm	3000 mm	1.00 mm	507 cm²	0.76 kN/m	20.80 kg
