RG 110 Kabelový žlab, perforovaný, výška = 110 mm

Ke stažení

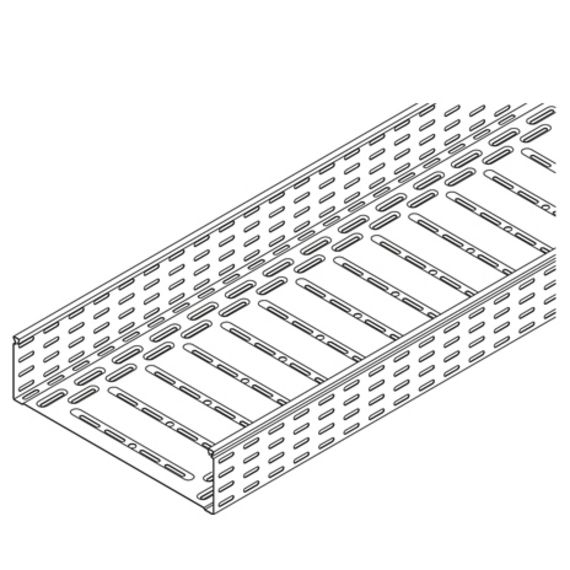

Perforovaný kabelový žlab, tvar hlavy vhodný pro pevné zajištění krytů, s podélným a příčným lemováním pro snížení průhybu podlahy, testováno podle DIN EN 61537, včetně elektrické vodivosti

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

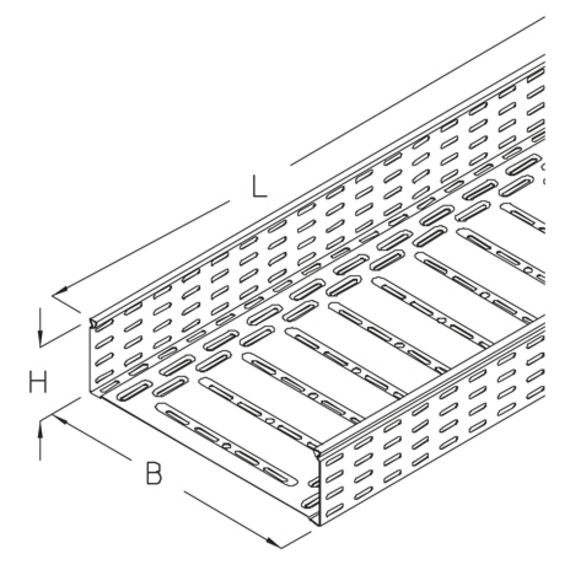

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
RG 110-10S	110 mm	100 mm	3000 mm	0.75 mm	107 cm²	0.16 kN/m	5.80 kg
RG 110-20S	110 mm	200 mm	3000 mm	0.75 mm	217 cm²	0.33 kN/m	7.30 kg
RG 110-30S	110 mm	300 mm	3000 mm	0.88 mm	327 cm²	0.49 kN/m	10.50 kg
RG 110-40S	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	14.10 kg
RG 110-50S	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	16.30 kg
RG 110-60S	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	18.50 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
RG 110-10F	110 mm	100 mm	3000 mm	0.75 mm	107 cm²	0.16 kN/m	6.50 kg
RG 110-20F	110 mm	200 mm	3000 mm	0.75 mm	217 cm²	0.33 kN/m	8.10 kg
RG 110-30F	110 mm	300 mm	3000 mm	0.88 mm	327 cm²	0.49 kN/m	11.50 kg
RG 110-40F	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	15.40 kg
RG 110-50F	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	17.90 kg
RG 110-60F	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	20.30 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
RG 110-10E	110 mm	100 mm	3000 mm	0.80 mm	107 cm²	0.16 kN/m	6.20 kg
RG 110-20E	110 mm	200 mm	3000 mm	0.80 mm	217 cm²	0.33 kN/m	7.80 kg
RG 110-30E	110 mm	300 mm	3000 mm	0.80 mm	327 cm²	0.49 kN/m	8.80 kg
RG 110-40E	110 mm	400 mm	3000 mm	1.00 mm	437 cm²	0.66 kN/m	14.10 kg
RG 110-50E	110 mm	500 mm	3000 mm	1.00 mm	547 cm²	0.82 kN/m	16.40 kg
RG 110-60E	110 mm	600 mm	3000 mm	1.00 mm	657 cm²	0.99 kN/m	18.60 kg
