ST 81 Stoupající trasa, I-profil

Ke stažení

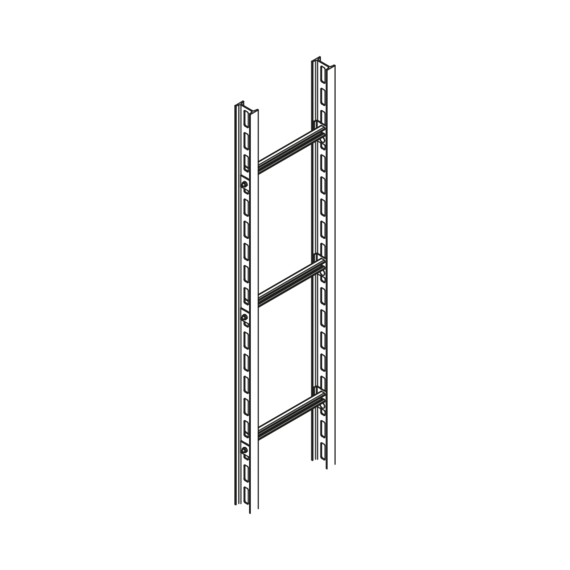

Šplhací žebřík, odolná konstrukce, příčky z profilu I 80, průběžné otvory v příčkách, příčky z profilové lišty 40x22 mm k přišroubování.

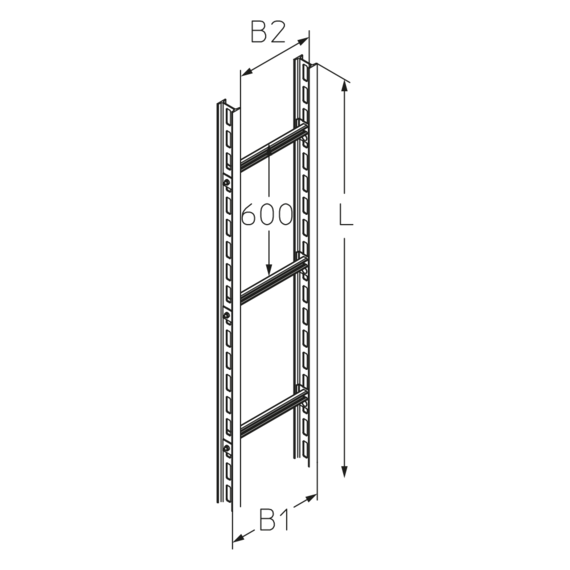

Styly a příčky jsou dodávány v nesmontovaném stavu, včetně šroubů a matic. Vnější rozměr = B + 42 mm

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	t Tloušťka materiálu	P_maxmaximální zatížení	Hmotnost
ST 81-02-3F	80 mm	242 mm	158 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	41.24 kg
ST 81-03-3F	80 mm	342 mm	258 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	42.09 kg
ST 81-04-3F	80 mm	442 mm	358 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	42.89 kg
ST 81-05-3F	80 mm	542 mm	458 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	43.74 kg
ST 81-06-3F	80 mm	642 mm	558 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	44.54 kg
ST 81-07-3F	80 mm	742 mm	658 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	45.39 kg
ST 81-08-3F	80 mm	842 mm	758 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	46.19 kg
ST 81-09-3F	80 mm	942 mm	858 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	47.04 kg
ST 81-10-3F	80 mm	1042 mm	958 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	47.84 kg
ST 81-11-3F	80 mm	1142 mm	1058 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	48.69 kg
ST 81-12-3F	80 mm	1242 mm	1158 mm	3000 mm	I 80, DIN 1025 mm	2.5 kN	49.49 kg
ST 81-02F	80 mm	242 mm	158 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	82.5 kg
ST 81-03F	80 mm	342 mm	258 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	84 kg
ST 81-04F	80 mm	442 mm	358 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	85.5 kg
ST 81-05F	80 mm	542 mm	458 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	87 kg
ST 81-06F	80 mm	642 mm	558 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	88.5 kg
ST 81-07F	80 mm	742 mm	658 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	90 kg
ST 81-08F	80 mm	842 mm	758 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	91.5 kg
ST 81-09F	80 mm	942 mm	858 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	93 kg
ST 81-10F	80 mm	1042 mm	958 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	94.5 kg
ST 81-11F	80 mm	1142 mm	1058 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	96 kg
ST 81-12F	80 mm	1242 mm	1158 mm	6000 mm	I 80, DIN 1025 mm	2.5 kN	97.5 kg
