STU 60 Stoupající trasa, rovnoramenný U-profil

Ke stažení

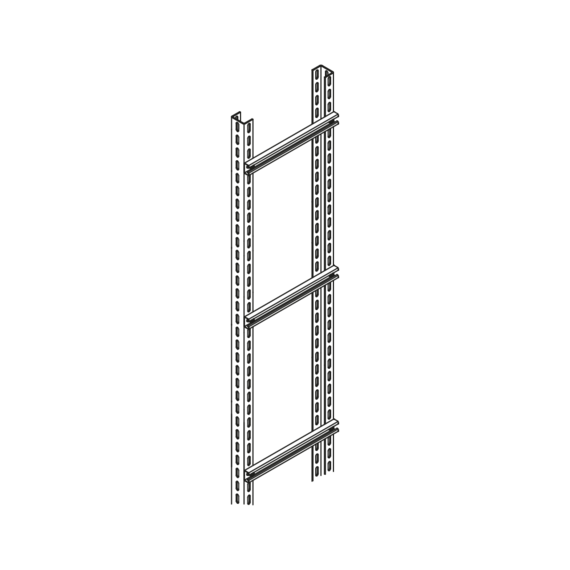

Šplhací žebřík v těžkém provedení, s bočnicemi děrovanými ze tří stran, příčle z U-profilu 60x40x4 mm, příčky z profilové lišty 40x22 mm k přišroubování.

Sloupky a příčky jsou dodávány v nesmontovaném stavu, včetně šroubů a matic. Kryt RD lze namontovat pouze ve spojení s nástavcem krytu STD-A.

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	t Tloušťka materiálu	P_maxmaximální zatížení	Hmotnost
STU 60-02-3F	82 mm	200 mm	200 mm	3000 mm	4 mm	2.0 kN	22.98 kg
STU 60-03-3F	82 mm	300 mm	300 mm	3000 mm	4 mm	2.0 kN	23.75 kg
STU 60-04-3F	82 mm	400 mm	400 mm	3000 mm	4 mm	2.0 kN	24.52 kg
STU 60-05-3F	82 mm	500 mm	500 mm	3000 mm	4 mm	2.0 kN	24.95 kg
STU 60-06-3F	82 mm	600 mm	600 mm	3000 mm	4 mm	2.0 kN	26.06 kg
STU 60-07-3F	82 mm	700 mm	700 mm	3000 mm	4 mm	2.0 kN	26.84 kg
STU 60-08-3F	82 mm	800 mm	800 mm	3000 mm	4 mm	2.0 kN	27.61 kg
STU 60-09-3F	82 mm	900 mm	900 mm	3000 mm	4 mm	2.0 kN	28.38 kg
STU 60-10-3F	82 mm	1000 mm	1000 mm	3000 mm	4 mm	2.0 kN	28.81 kg
STU 60-11-3F	82 mm	1100 mm	1100 mm	3000 mm	4 mm	2.0 kN	29.93 kg
STU 60-12-3F	82 mm	1200 mm	1200 mm	3000 mm	4 mm	2.0 kN	30.70 kg
STU 60-02F	82 mm	200 mm	200 mm	6000 mm	4 mm	2.0 kN	45.95 kg
STU 60-03F	82 mm	300 mm	300 mm	6000 mm	4 mm	2.0 kN	47.49 kg
STU 60-04F	82 mm	400 mm	400 mm	6000 mm	4 mm	2.0 kN	49.04 kg
STU 60-05F	82 mm	500 mm	500 mm	6000 mm	4 mm	2.0 kN	50.58 kg
STU 60-06F	82 mm	600 mm	600 mm	6000 mm	4 mm	2.0 kN	52.12 kg
STU 60-07F	82 mm	700 mm	700 mm	6000 mm	4 mm	2.0 kN	53.67 kg
STU 60-08F	82 mm	800 mm	800 mm	6000 mm	4 mm	2.0 kN	55.21 kg
STU 60-09F	82 mm	900 mm	900 mm	6000 mm	4 mm	2.0 kN	56.76 kg
STU 60-10F	82 mm	1000 mm	1000 mm	6000 mm	4 mm	2.0 kN	58.30 kg
STU 60-11F	82 mm	1100 mm	1100 mm	6000 mm	4 mm	2.0 kN	59.85 kg
STU 60-12F	82 mm	1200 mm	1200 mm	6000 mm	4 mm	2.0 kN	61.39 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Šířka	Délka	t Tloušťka materiálu	P_maxmaximální zatížení	Hmotnost
STU 60-02-3E	82 mm	200 mm	200 mm	3000 mm	4 mm	2.0 kN	21,67 kg
STU 60-03-3E	82 mm	300 mm	300 mm	3000 mm	4 mm	2.0 kN	22,41 kg
STU 60-04-3E	82 mm	400 mm	400 mm	3000 mm	4 mm	2.0 kN	23,16 kg
STU 60-05-3E	82 mm	500 mm	500 mm	3000 mm	4 mm	2.0 kN	24,09 kg
STU 60-06-3E	82 mm	600 mm	600 mm	3000 mm	4 mm	2.0 kN	24,65 kg
STU 60-07-3E	82 mm	700 mm	700 mm	3000 mm	4 mm	2.0 kN	25,39 kg
STU 60-08-3E	82 mm	800 mm	800 mm	3000 mm	4 mm	2.0 kN	26,14 kg
STU 60-09-3E	82 mm	900 mm	900 mm	3000 mm	4 mm	2.0 kN	26,88 kg
STU 60-10-3E	82 mm	1000 mm	1000 mm	3000 mm	4 mm	2.0 kN	27,62 kg
STU 60-11-3E	82 mm	1100 mm	1100 mm	3000 mm	4 mm	2.0 kN	28,37 kg
STU 60-12-3E	82 mm	1200 mm	1200 mm	3000 mm	4 mm	2.0 kN	29,11 kg
STU 60-02E	82 mm	200 mm	200 mm	6000 mm	4 mm	2.0 kN	43,34 kg
STU 60-03E	82 mm	300 mm	300 mm	6000 mm	4 mm	2.0 kN	44,83 kg
STU 60-04E	82 mm	400 mm	400 mm	6000 mm	4 mm	2.0 kN	46,32 kg
STU 60-05E	82 mm	500 mm	500 mm	6000 mm	4 mm	2.0 kN	47,80 kg
STU 60-06E	82 mm	600 mm	600 mm	6000 mm	4 mm	2.0 kN	49,29 kg
STU 60-07E	82 mm	700 mm	700 mm	6000 mm	4 mm	2.0 kN	50,78 kg
STU 60-08E	82 mm	800 mm	800 mm	6000 mm	4 mm	2.0 kN	52,27 kg
STU 60-09E	82 mm	900 mm	900 mm	6000 mm	4 mm	2.0 kN	53,76 kg
STU 60-10E	82 mm	1000 mm	1000 mm	6000 mm	4 mm	2.0 kN	55,25 kg
STU 60-11E	82 mm	1100 mm	1100 mm	6000 mm	4 mm	2.0 kN	56,74 kg
STU 60-12E	82 mm	1200 mm	1200 mm	6000 mm	4 mm	2.0 kN	58,23 kg
