STU 62 Stoupající trasa, rovnoramenný U-profil

Ke stažení

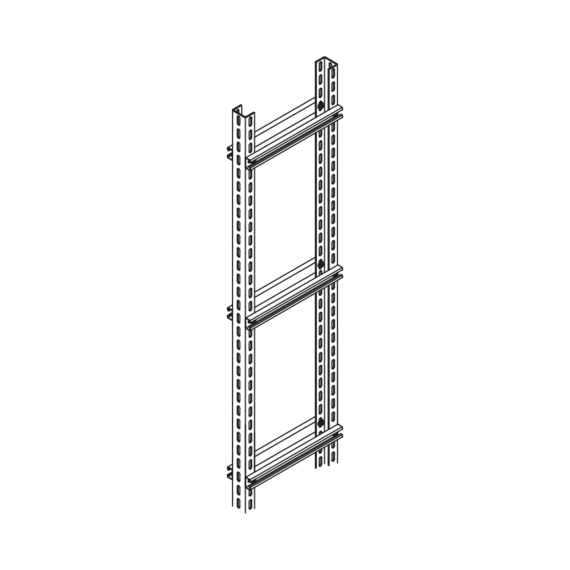

Šplhací trasa, odolná konstrukce, pro oboustranné vedení kabelů, s bočními lištami děrovanými ze tří stran, sloupky z U-profilu 60x40x4 mm, příčky z profilové lišty 40x22 mm k přišroubování.

Sloupky a příčky jsou dodávány v nesmontovaném stavu, včetně matic a šroubů. Tato položka je k dispozici v nerezové oceli s číslem materiálu 14301 (V2A). Kryt RD lze namontovat pouze ve spojení s nástavcem krytu STD-A.

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

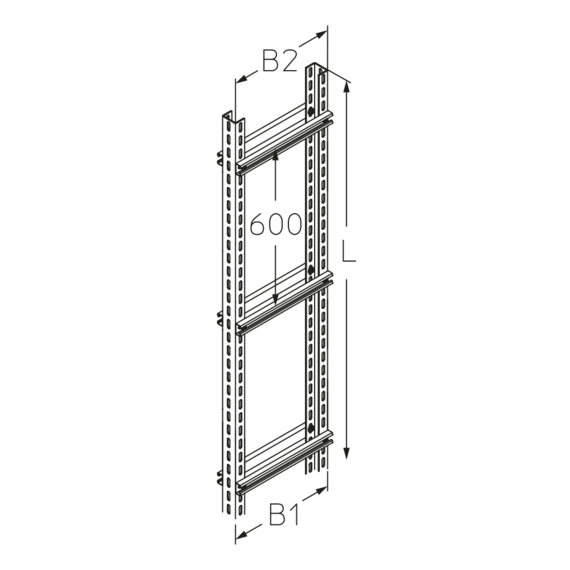

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	Hmotnost
STU 62-02-3F	104 mm	200 mm	200 mm	3000 mm	4,0 kN	24.90 kg
STU 62-03-3F	104 mm	300 mm	300 mm	3000 mm	4,0 kN	26.43 kg
STU 62-04-3F	104 mm	400 mm	400 mm	3000 mm	4,0 kN	27.98 kg
STU 62-05-3F	104 mm	500 mm	500 mm	3000 mm	4,0 kN	28.81 kg
STU 62-06-3F	104 mm	600 mm	600 mm	3000 mm	4,0 kN	31.06 kg
STU 62-07-3F	104 mm	700 mm	700 mm	3000 mm	4,0 kN	32.61 kg
STU 62-08-3F	104 mm	800 mm	800 mm	3000 mm	4,0 kN	34.15 kg
STU 62-09-3F	104 mm	900 mm	900 mm	3000 mm	4,0 kN	35.70 kg
STU 62-10-3F	104 mm	1000 mm	1000 mm	3000 mm	4,0 kN	36.53 kg
STU 62-11-3F	104 mm	1100 mm	1100 mm	3000 mm	4,0 kN	38.69 kg
STU 62-12-3F	104 mm	1200 mm	1200 mm	3000 mm	4,0 kN	40.33 kg
STU 62-02F	104 mm	200 mm	200 mm	6000 mm	4,0 kN	49.80 kg
STU 62-03F	104 mm	300 mm	300 mm	6000 mm	4,0 kN	52.86 kg
STU 62-04F	104 mm	400 mm	400 mm	6000 mm	4,0 kN	55.96 kg
STU 62-05F	104 mm	500 mm	500 mm	6000 mm	4,0 kN	59.04 kg
STU 62-06F	104 mm	600 mm	600 mm	6000 mm	4,0 kN	62.12 kg
STU 62-07F	104 mm	700 mm	700 mm	6000 mm	4,0 kN	65.22 kg
STU 62-08F	104 mm	800 mm	800 mm	6000 mm	4,0 kN	68.30 kg
STU 62-09F	104 mm	900 mm	900 mm	6000 mm	4,0 kN	71.40 kg
STU 62-10F	104 mm	1000 mm	1000 mm	6000 mm	4,0 kN	74.48 kg
STU 62-11F	104 mm	1100 mm	1100 mm	6000 mm	4,0 kN	77.38 kg
STU 62-12F	104 mm	1200 mm	1200 mm	6000 mm	4,0 kN	80.66 kg
