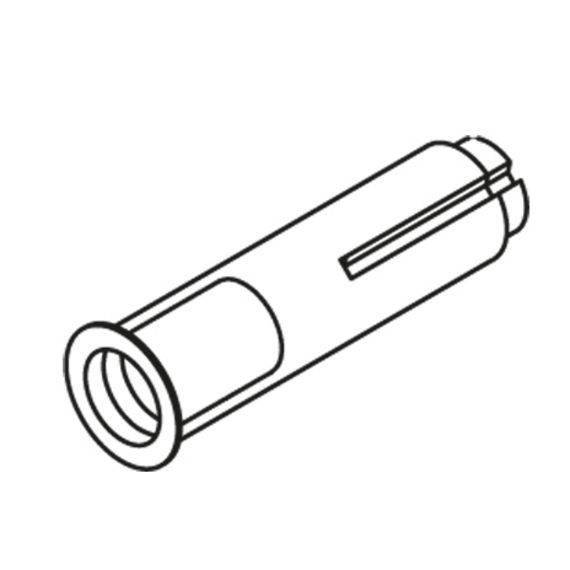

SA Nárazová kotva

Ke stažení

Povoleno jako vícenásobné upevnění. Přípustné zatížení v neprasklém normálním betonu s pevností ≥ C20/25. Musí být dodrženy údaje výrobce (ETA-07/0135).

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

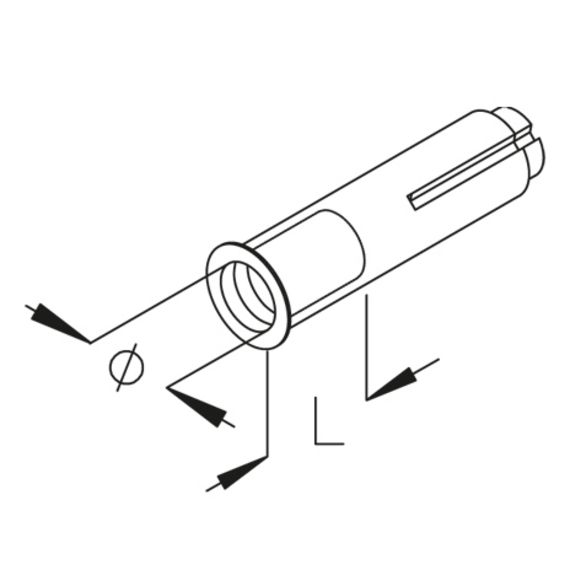

	Délka	L_minmin. Hloubka vrtání	Průměr	Průměr	Pzul Přípustná tahová síla	Hmotnost
SA 6	6-12 mm	27 mm	8 mm	6 mm	3.95 kN	0.4 kg/100
SA 8	11-17 mm	33 mm	10 mm	8 mm	3.95 kN	0.5 kg/100
SA 10	13-19 mm	44 mm	12 mm	10 mm	6.1 kN	0.8 kg/100
SA 12	15-21 mm	54 mm	15 mm	12 mm	8.5 kN	1.6 kg/100

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Délka	L_minmin. Hloubka vrtání	Průměr	Průměr	Pzul Přípustná tahová síla	Hmotnost
SA 6E4	6-12 mm	27 mm	8 mm	6 mm	3.95 kN	0.4 kg/100
SA 8E4	11-17 mm	33 mm	10 mm	8 mm	3.95 kN	0.5 kg/100
SA 10E4	13-19 mm	44 mm	12 mm	10 mm	6.1 kN	0.8 kg/100
SA 12E4	15-21 mm	54 mm	15 mm	12 mm	8.5 kN	1.6 kg/100
