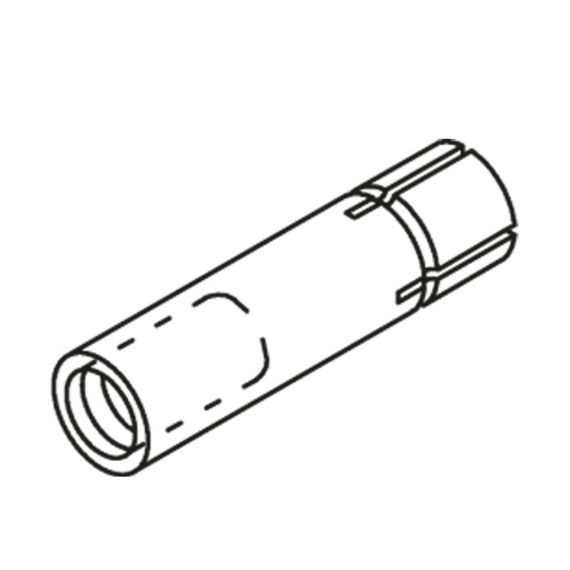

SAZ Nárazová kotva

Ke stažení

Přípustné jako jednoduché zapínání. Přípustné zatížení v popraskaném a nepopraskaném normálním betonu s pevností ≥ C20/25. Musí být dodrženy údaje výrobce (ETA-06/0271).

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

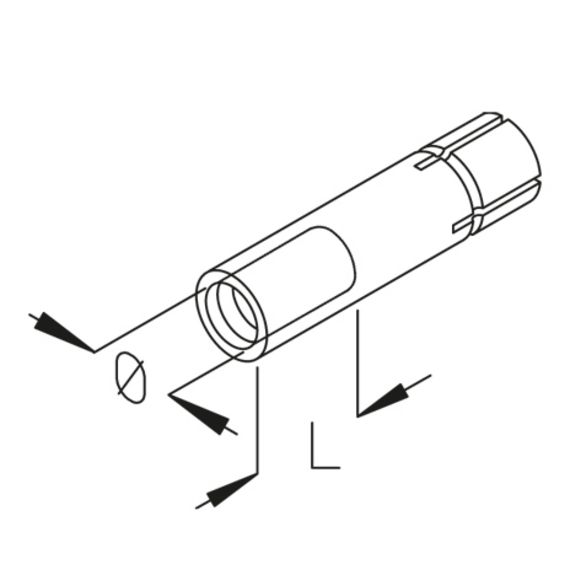

	Délka	L_minmin. Hloubka vrtání	Průměr	Průměr	Pzul Přípustná tahová síla	PzulR30 Přípustné zatížení v tahu při požáru (30 min)	PzulR90 Přípustné zatížení v tahu při požáru (90 min)	Hmotnost
SAZ 6	8-13 mm	43 mm	12 mm	6 mm	2,4 kN	1,0 kN	0,4 kN	3.2 kg/100
SAZ 8	11-17 mm	43 mm	10 mm	8 mm	1,6 kN	0,9 kN	0,7 kN	1.4 kg/100
SAZ 10	13-19 mm	43 mm	12 mm	10 mm	3,0 kN	2,3 kN	1,1 kN	1.9 kg/100
SAZ 12	15-21 mm	43 mm	14 mm	12 mm	3,6 kN	2,8 kN	1,4 kN	2.6 kg/100

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Délka	L_minmin. Hloubka vrtání	Průměr	Průměr	Pzul Přípustná tahová síla	PzulR30 Přípustné zatížení v tahu při požáru (30 min)	PzulR90 Přípustné zatížení v tahu při požáru (90 min)	Hmotnost
SAZ 8E4	11-17 mm	43 mm	10 mm	8 mm	1,6 kN	0,9 kN	0,7 kN	1.4 kg/100
SAZ 10E4	13-19 mm	43 mm	12 mm	10 mm	3,0 kN	2,3 kN	1,1 kN	1.9 kg/100
SAZ 12E4	15-21 mm	43 mm	14 mm	12 mm	3,6 kN	2,8 kN	1,4 kN	2.6 kg/100
