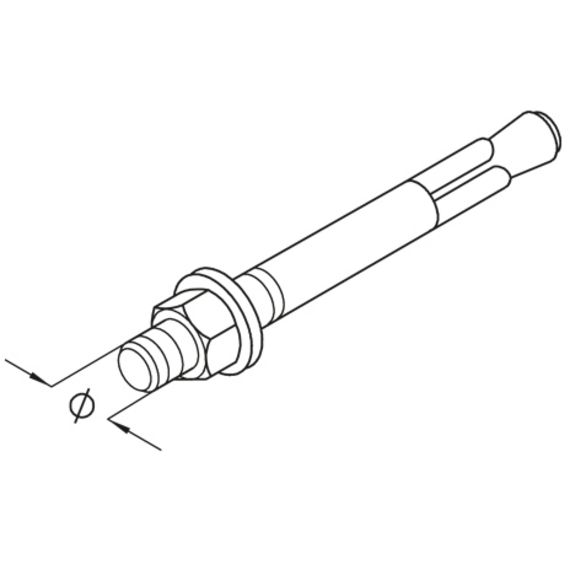

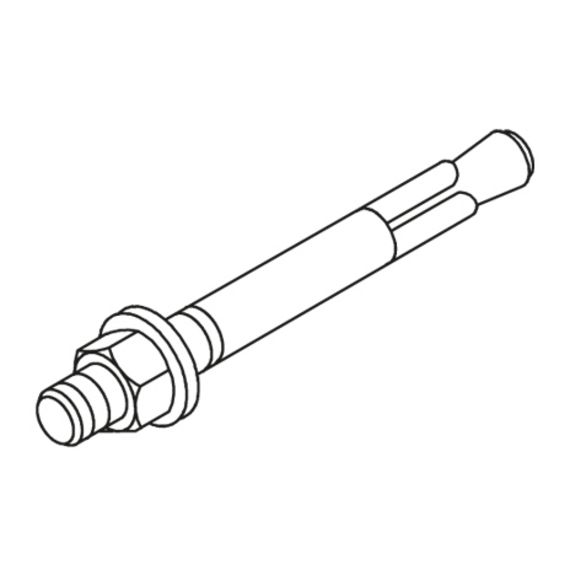

SD Rozšiřovací hmoždinka

Ke stažení

Přípustné jako jednoduché zapínání. Přípustné zatížení v popraskaném a nepopraskaném normálním betonu s pevností ≥ C20/25. Musí být dodrženy údaje výrobce (ETA-05/0069).

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

	L_minmin. Hloubka vrtání	Průměr	Průměr	t Tloušťka materiálu	Pzul Přípustná tahová síla	PzulR30 Přípustné zatížení v tahu při požáru (30 min)	PzulR90 Přípustné zatížení v tahu při požáru (90 min)	Hmotnost
SDK 10/10	55 mm	10 mm	10 mm	0-10 mm	4.3 kN	1.8 kN	1.8 kN	5.88 kg/100
SD 8/10	55 mm	8 mm	8 mm	0-10 mm	3.6 kN	1.4 kN	0.9 kN	3.5 kg/100
SD 8/30	55 mm	8 mm	8 mm	0-30 mm	3.6 kN	1.4 kN	0.9 kN	4.4 kg/100
SD 10/10	75 mm	10 mm	10 mm	0-10 mm	5.7 kN	2.8 kN	1.9 kN	6.2 kg/100
SD 10/30	75 mm	10 mm	10 mm	0-30 mm	5.7 kN	2.8 kN	1.9 kN	7.8 kg/100
SD 12/10	90 mm	12 mm	12 mm	0-10 mm	9.5 kN	5.0 kN	3.2 kN	11 kg/100
SD 16/25	110 mm	16 mm	16 mm	0-25 mm	13.4 kN	9.4 kN	6.0 kN	26.3 kg/100

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	L_minmin. Hloubka vrtání	Průměr	Průměr	t Tloušťka materiálu	Pzul Přípustná tahová síla	PzulR30 Přípustné zatížení v tahu při požáru (30 min)	PzulR90 Přípustné zatížení v tahu při požáru (90 min)	Hmotnost
SD 8/10E4	55 mm	8 mm	8 mm	0-10 mm	3.6 kN	1.4 kN	0.9 kN	3.6 kg/100
SD 10/10E4	75 mm	10 mm	10 mm	0-10 mm	5.7 kN	2.8 kN	1.9 kN	6.2 kg/100
SD 10/30E4	75 mm	10 mm	10 mm	0-30 mm	5.7 kN	2.8 kN	1.9 kN	7.1 kg/100
SD 12/10E4	90 mm	12 mm	12 mm	0-10 mm	9.5 kN	5.0 kN	3.2 kN	10.9 kg/100
