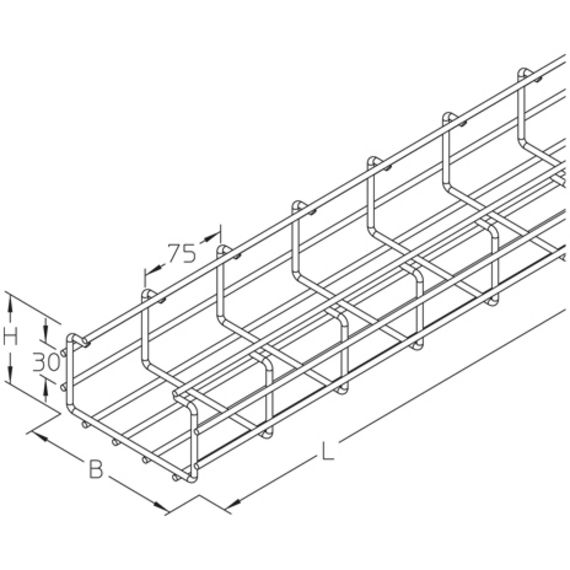

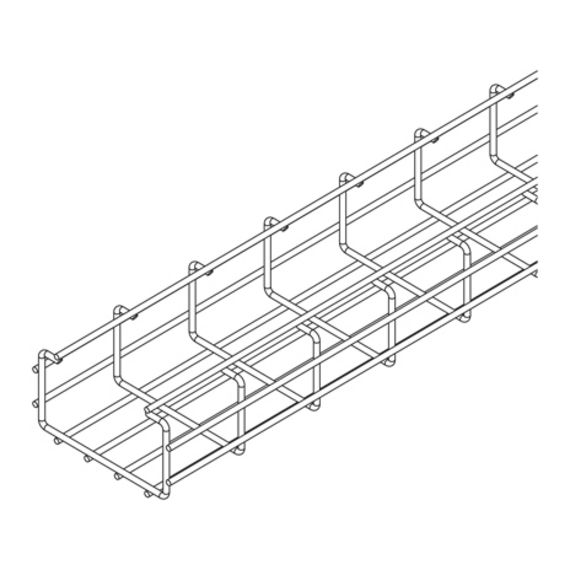

GI Síťový kabelový žlab ve tvaru C, výška = 75 mm

Ke stažení

Síťový kabelový žlab ve tvaru C, odolná konstrukce včetně elektrické vodivosti testované podle normy DIN EN 61537.

Nechoďte po něm!

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GI 06GV	75 mm	76 mm	3000 mm	4.50 mm	33 cm²	0.05 kN/m	4.10 kg
GI 12GV	75 mm	136 mm	3000 mm	4.50 mm	67 cm²	0.10 kN/m	5.16 kg
GI 20GV	75 mm	216 mm	3000 mm	4.50 mm	113 cm²	0.17 kN/m	5.57 kg
GI 30GV	75 mm	316 mm	3000 mm	4.50 mm	165 cm²	0.25 kN/m	6.83 kg

Předběžně pozinkované (DIN EN 10244-2)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GI 06S	75 mm	76 mm	3000 mm	4.50 mm	33 cm²	0.05 kN/m	4.10 kg
GI 12S	75 mm	136 mm	3000 mm	4.50 mm	67 cm²	0.10 kN/m	5.16 kg
GI 20S	75 mm	216 mm	3000 mm	4.50 mm	113 cm²	0.17 kN/m	5.57 kg
GI 30S	75 mm	316 mm	3000 mm	4.50 mm	165 cm²	0.25 kN/m	6.83 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GI 06F	75 mm	76 mm	3000 mm	4.50 mm	33 cm²	0.05 kN/m	4.39 kg
GI 12F	75 mm	136 mm	3000 mm	4.50 mm	67 cm²	0.10 kN/m	5.52 kg
GI 20F	75 mm	216 mm	3000 mm	4.50 mm	113 cm²	0.17 kN/m	5.96 kg
GI 30F	75 mm	316 mm	3000 mm	4.50 mm	165 cm²	0.25 kN/m	7.31 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GI 06E	75 mm	76 mm	3000 mm	4.50 mm	33 cm²	0.05 kN/m	4.12 kg
GI 12E	75 mm	136 mm	3000 mm	4.50 mm	67 cm²	0.10 kN/m	5.19 kg
GI 20E	75 mm	216 mm	3000 mm	4.50 mm	113 cm²	0.17 kN/m	5.60 kg
GI 30E	75 mm	316 mm	3000 mm	4.50 mm	165 cm²	0.25 kN/m	6.87 kg

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GI 06E4	75 mm	76 mm	3000 mm	4.50 mm	33 cm²	0.05 kN/m	4.18 kg
GI 12E4	75 mm	136 mm	3000 mm	4.50 mm	67 cm²	0.10 kN/m	5.25 kg
GI 20E4	75 mm	216 mm	3000 mm	4.50 mm	113 cm²	0.17 kN/m	5.67 kg
GI 30E4	75 mm	316 mm	3000 mm	4.50 mm	165 cm²	0.25 kN/m	7.01 kg
