WPLB 150 Široký oblouk, výška = 150 mm

Ke stažení

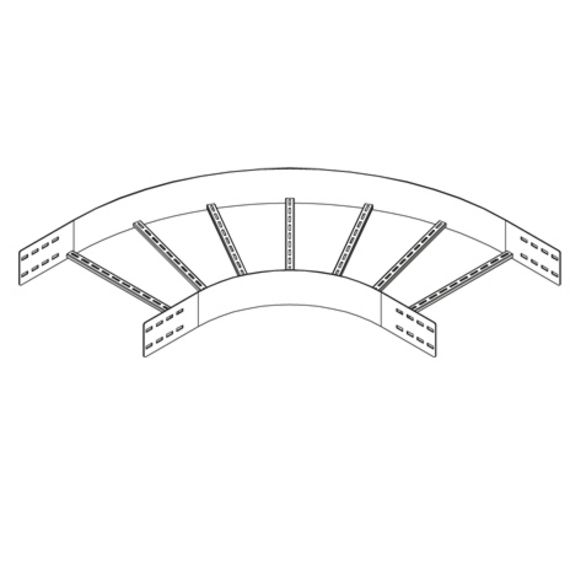

Širokoúhlý ohyb, 90 stupňů pro horizontální změnu směru, s integrovanými konektory

Výlisky musí být podepřeny ze všech stran. Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Klasifikováno podle UL

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Poloměr	Hmotnost
WPLB 150-20F	150 mm	200 mm	450 mm	10.97 kg
WPLB 150-30F	150 mm	300 mm	450 mm	11.19 kg
WPLB 150-40F	150 mm	400 mm	450 mm	13.14 kg
WPLB 150-50F	150 mm	500 mm	450 mm	14.53 kg
WPLB 150-60F	150 mm	600 mm	450 mm	15.62 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Poloměr	Hmotnost
WPLB 150-20E	150 mm	200 mm	450 mm	10.31 kg
WPLB 150-30E	150 mm	300 mm	450 mm	11.2 kg
WPLB 150-40E	150 mm	400 mm	450 mm	12.36 kg
WPLB 150-50E	150 mm	500 mm	450 mm	13.67 kg
WPLB 150-60E	150 mm	600 mm	450 mm	14.67 kg

Downloads

PDF | 29 MB

ZIP | 12 MB
