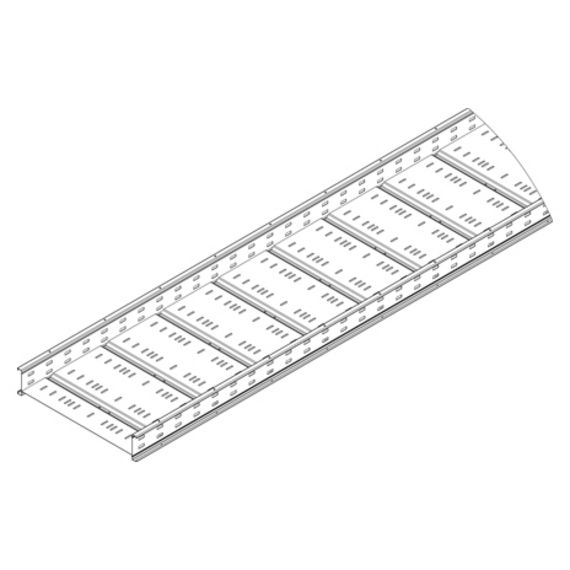

WPR 120 Kabelový žlab se širokým rozpětím, výška = 120 mm

Ke stažení

Kabelový žlab se širokým rozpětím, zvýšená příčná tuhost díky svařované a korálkové vkládací desce. Elektrická vodivost testována podle normy DIN EN 61537.

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

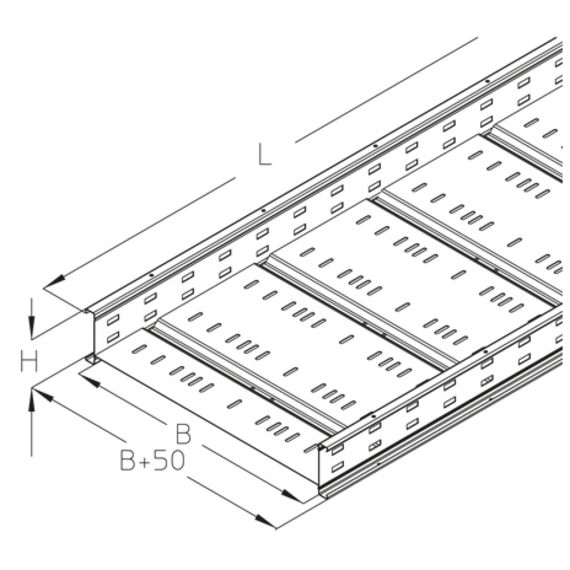

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Q_LKNapájecí kabel pro zatížení vedení	Hmotnost
WPR 120-20S	120 mm	200 mm	6000 mm	1.50 mm	196 cm²	0.29 kN/m	0.55 kN/m	36.42 kg
WPR 120-30S	120 mm	300 mm	6000 mm	1.50 mm	294 cm²	0.44 kN/m	0.82 kN/m	42.10 kg
WPR 120-40S	120 mm	400 mm	6000 mm	1.50 mm	392 cm²	0.59 kN/m	1.1 kN/m	47.96 kg
WPR 120-50S	120 mm	500 mm	6000 mm	1.50 mm	490 cm²	0.74 kN/m	1.37 kN/m	53.84 kg
WPR 120-60S	120 mm	600 mm	6000 mm	1.50 mm	588 cm²	0.88 kN/m	1.65 kN/m	59.7 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Q_LKNapájecí kabel pro zatížení vedení	Hmotnost
WPR 120-20F	120 mm	200 mm	6000 mm	1.50 mm	196 cm²	0.29 kN/m	0.55 kN/m	38.97 kg
WPR 120-30F	120 mm	300 mm	6000 mm	1.50 mm	294 cm²	0.44 kN/m	0.82 kN/m	45.05 kg
WPR 120-40F	120 mm	400 mm	6000 mm	1.50 mm	392 cm²	0.59 kN/m	1.1 kN/m	51.32 kg
WPR 120-50F	120 mm	500 mm	6000 mm	1.50 mm	490 cm²	0.74 kN/m	1.37 kN/m	57.61 kg
WPR 120-60F	120 mm	600 mm	6000 mm	1.50 mm	588 cm²	0.88 kN/m	1.65 kN/m	63.88 kg
