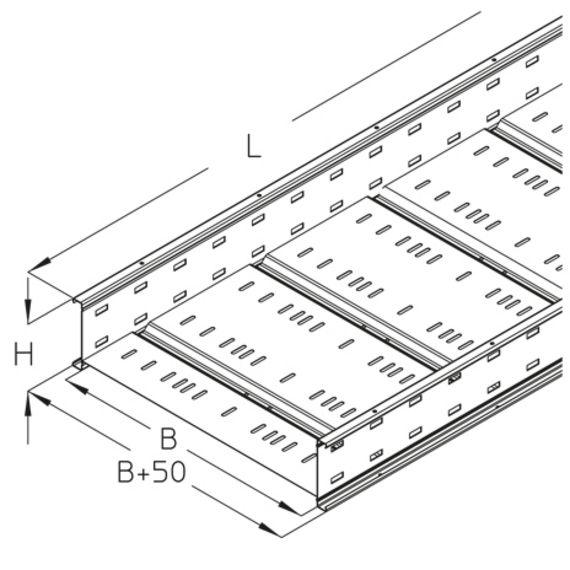

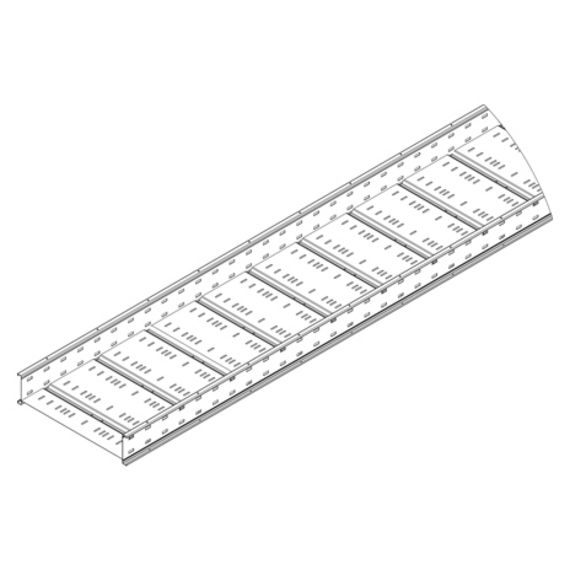

WPR 150 Kabelový žlab se širokým rozpětím, výška = 150 mm

Ke stažení

Kabelový žlab se širokým rozpětím, zvýšená příčná tuhost díky svařované a korálkové vložce, testováno včetně elektrické vodivosti podle DIN EN 61537

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Nechoďte po něm!

Klasifikováno podle UL

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
WPR 150-20S	150 mm	200 mm	6000 mm	1.75 mm	256 cm²	0.38 kN/m	45.13 kg
WPR 150-30S	150 mm	300 mm	6000 mm	1.75 mm	384 cm²	0.58 kN/m	50.81 kg
WPR 150-40S	150 mm	400 mm	6000 mm	1.75 mm	512 cm²	0.77 kN/m	56.68 kg
WPR 150-50S	150 mm	500 mm	6000 mm	1.75 mm	640 cm²	0.96 kN/m	62.55 kg
WPR 150-60S	150 mm	600 mm	6000 mm	1.75 mm	768 cm²	1.15 kN/m	68.41 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
WPR 150-20F	150 mm	200 mm	6000 mm	1.75 mm	256 cm²	0.38 kN/m	48.28 kg
WPR 150-30F	150 mm	300 mm	6000 mm	1.75 mm	384 cm²	0.58 kN/m	54.36 kg
WPR 150-40F	150 mm	400 mm	6000 mm	1.75 mm	512 cm²	0.77 kN/m	60.64 kg
WPR 150-50F	150 mm	500 mm	6000 mm	1.75 mm	640 cm²	0.96 kN/m	66.92 kg
WPR 150-60F	150 mm	600 mm	6000 mm	1.75 mm	768 cm²	1.15 kN/m	73.20 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
WPR 150-20E	150 mm	200 mm	6000 mm	1.75 mm	256 cm²	0.38 kN/m	48.74 kg
WPR 150-30E	150 mm	300 mm	6000 mm	1.75 mm	384 cm²	0.58 kN/m	55.62 kg
WPR 150-40E	150 mm	400 mm	6000 mm	1.75 mm	512 cm²	0.77 kN/m	62.70 kg
WPR 150-50E	150 mm	500 mm	6000 mm	1.75 mm	640 cm²	0.96 kN/m	69.78 kg
WPR 150-60E	150 mm	600 mm	6000 mm	1.75 mm	768 cm²	1.15 kN/m	76.88 kg
