KSLW Nástěnný držák, lehký

Ke stažení

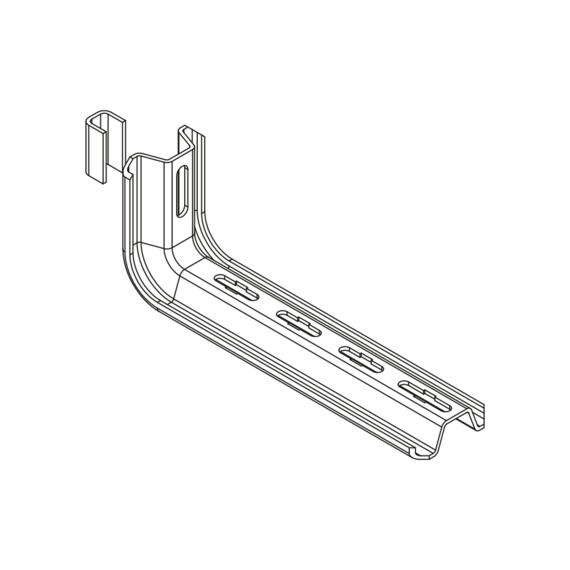

Stěnová konzole, odlehčená verze z profilu W/trapézového profilu 60x20 mm, uprostřed perforovaná. Testováno podle normy DIN EN 61537 pro upevnění na stěnu. Podpěrná vzdálenost max. 1,2 m.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze pro upevnění jako nástěnný držák. Při montáži na stěnu musí být namontována distanční podložka KSL-SP, aby nedošlo k deformaci profilu v důsledku třecího zámku upevňovacího šroubu.

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

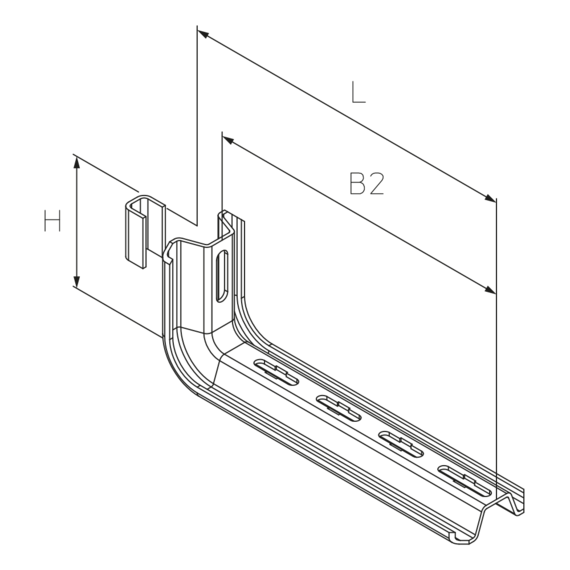

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KSLW 010S	90 mm	100 mm	120 mm	140 mm	1.3 kN	2.80	0.39 kg
KSLW 015S	90 mm	150 mm	170 mm	190 mm	1.0 kN	3.40	0.48 kg
KSLW 020S	90 mm	200 mm	220 mm	240 mm	0.9 kN	4.10	0.56 kg
KSLW 025S	90 mm	250 mm	270 mm	290 mm	0.7 kN	4.80	0.64 kg
KSLW 030S	90 mm	300 mm	320 mm	340 mm	0.6 kN	5.50	0.72 kg
KSLW 040S	90 mm	400 mm	420 mm	440 mm	0.5 kN	6.90	0.89 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KSLW 010F	90 mm	100 mm	120 mm	140 mm	1.3 kN	2.80	0.41 kg
KSLW 015F	90 mm	150 mm	170 mm	190 mm	1.0 kN	3.40	0.50 kg
KSLW 020F	90 mm	200 mm	220 mm	240 mm	0.9 kN	4.10	0.59 kg
KSLW 025F	90 mm	250 mm	270 mm	290 mm	0.7 kN	4.80	0.68 kg
KSLW 030F	90 mm	300 mm	320 mm	340 mm	0.6 kN	5.50	0.76 kg
KSLW 040F	90 mm	400 mm	420 mm	440 mm	0.5 kN	6.90	0.95 kg
