KW Držák na stěnu/rukojeť, standardní

Ke stažení

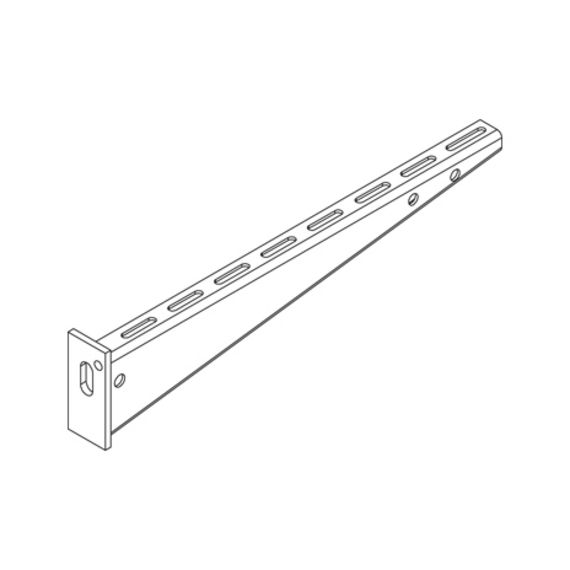

Stěnová/rukojeťová konzole, standardní provedení, s přivařenou zadní deskou. Testováno podle normy DIN EN 61537. Pro upevnění na stěnu nebo závěsné podpěry.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze při dostatečném ukotvení k nosnému podkladu nebo při montáži na závěsné konzoly v souladu s předpisy.

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

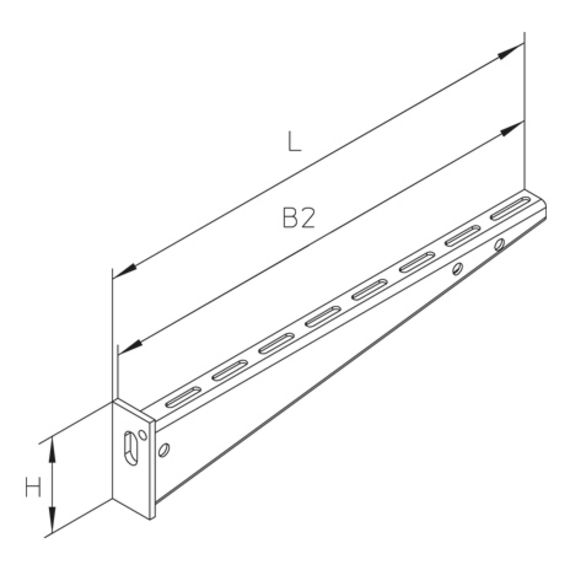

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KW 010GV	45 mm	100 mm	115 mm	124 mm	1.4 kN	3.10	0.12 kg
KW 020GV	70 mm	200 mm	215 mm	225 mm	2.0 kN	3.00	0.30 kg
KW 030GV	70 mm	300 mm	315 mm	326 mm	2.0 kN	4.00	0.41 kg
KW 040GV	90 mm	400 mm	415 mm	426 mm	2.4 kN	3.60	0.70 kg
KW 050GV	110 mm	500 mm	515 mm	528 mm	2.1 kN	3.40	1.24 kg
KW 060GV	110 mm	600 mm	615 mm	628 mm	2.1 kN	4.00	1.45 kg
KW 070GV	110 mm	700 mm	715 mm	728 mm	3.0 kN	5.68	2.12 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KW 010F	45 mm	100 mm	115 mm	124 mm	1.4 kN	3.10	0.13 kg
KW 015F	45 mm	150 mm	170 mm	174 mm	1.4 kN	4.10	0.17 kg
KW 020F	70 mm	200 mm	215 mm	225 mm	2.0 kN	3.00	0.32 kg
KW 030F	70 mm	300 mm	315 mm	326 mm	2.0 kN	4.00	0.44 kg
KW 040F	90 mm	400 mm	415 mm	426 mm	2.4 kN	3.60	0.80 kg
KW 050F	110 mm	500 mm	515 mm	528 mm	2.1 kN	3.40	1.33 kg
KW 060F	110 mm	600 mm	615 mm	628 mm	2.1 kN	4.00	1.55 kg
KW 070F	110 mm	700 mm	715 mm	728 mm	3.0 kN	5.68	2.27 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KW 010E	45 mm	100 mm	115 mm	124 mm	1.5 kN	3.10	0.13 kg
KW 015E	45 mm	150 mm	170 mm	174 mm	1.5 kN	4.10	0.16 kg
KW 020E	70 mm	200 mm	215 mm	225 mm	1.5 kN	3.00	0.39 kg
KW 030E	70 mm	300 mm	315 mm	326 mm	1.5 kN	4.00	0.47 kg
KW 040E	90 mm	400 mm	415 mm	426 mm	2.2 kN	3.60	0.76 kg
KW 050E	110 mm	500 mm	515 mm	528 mm	2.2 kN	3.40	1.08 kg
KW 060E	110 mm	600 mm	615 mm	628 mm	2.2 kN	4.00	1.25 kg

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KW 010E4	45 mm	100 mm	115 mm	124 mm	1.5 kN	3.10	0.15 kg
KW 015E4	45 mm	150 mm	170 mm	174 mm	1.5 kN	4.10	0.16 kg
KW 020E4	70 mm	200 mm	215 mm	225 mm	1.5 kN	3.00	0.31 kg
KW 030E4	70 mm	300 mm	315 mm	326 mm	1.5 kN	4.00	0.42 kg
KW 040E4	90 mm	400 mm	415 mm	426 mm	2.2 kN	3.60	0.73 kg
KW 050E4	110 mm	500 mm	515 mm	528 mm	2.2 kN	3.40	1.10 kg
KW 060E4	110 mm	600 mm	615 mm	628 mm	2.2 kN	4.00	1.26 kg
