KWF Držák na stěnu/rukojeť, lehký

Ke stažení

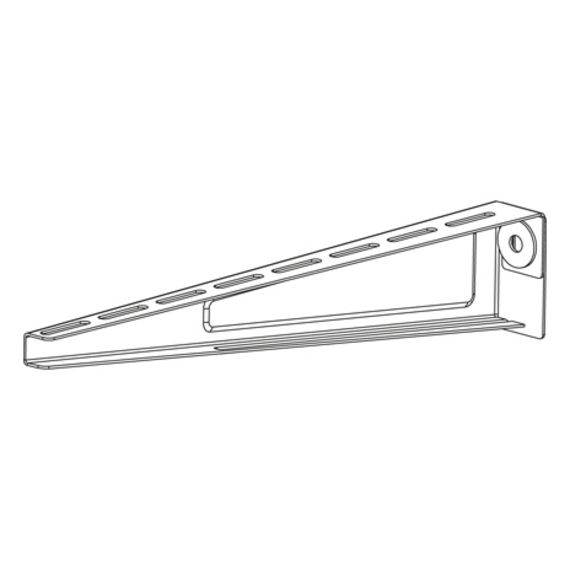

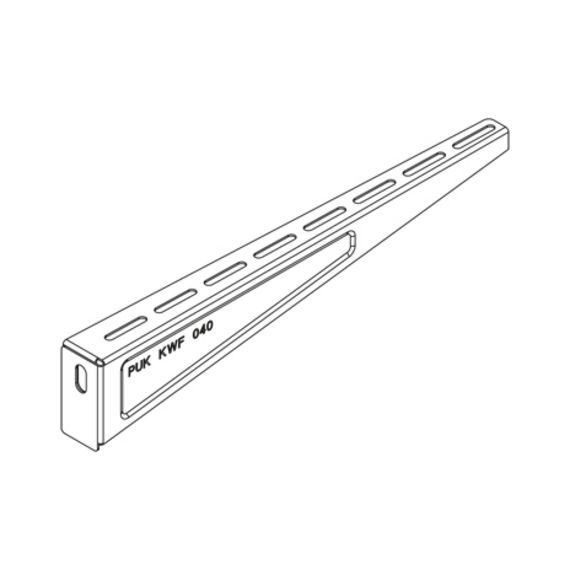

Nástěnný/ruční držák, lehká konstrukce z ohýbaného ocelového plechu. Testováno podle normy DIN EN 61537. K upevnění na stěnu nebo závěsné podpěry.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze při dostatečném ukotvení k nosnému podkladu nebo při montáži na závěsné konzoly v souladu s předpisy.

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

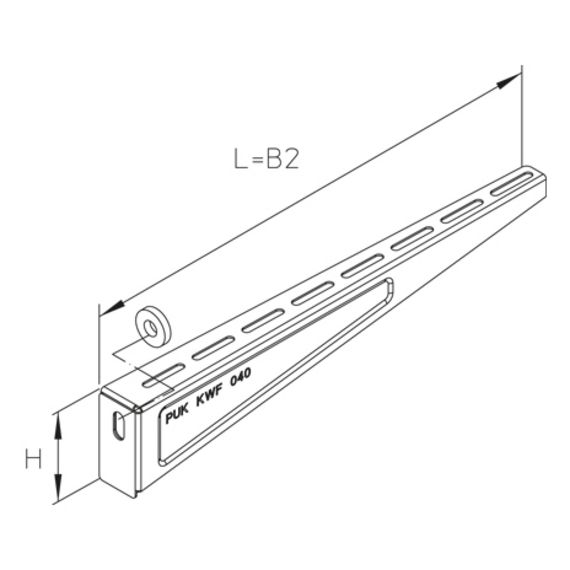

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWF 010S	80 mm	100 mm	120 mm	120 mm	1.2 kN	1.58	0.21 kg
KWF 020S	80 mm	200 mm	220 mm	220 mm	1.2 kN	2.33	0.29 kg
KWF 030S	80 mm	300 mm	320 mm	320 mm	1.2 kN	3.15	0.43 kg
KWF 040S	80 mm	400 mm	420 mm	420 mm	1.2 kN	3.99	0.50 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWF 010F	80 mm	100 mm	120 mm	120 mm	1.2 kN	1.58	0.24 kg
KWF 020F	80 mm	200 mm	220 mm	220 mm	1.2 kN	2.33	0.32 kg
KWF 030F	80 mm	300 mm	320 mm	320 mm	1.2 kN	3.15	0.47 kg
KWF 040F	80 mm	400 mm	420 mm	420 mm	1.2 kN	3.99	0.54 kg
