KWLL Nástěnný držák, lehký

Ke stažení

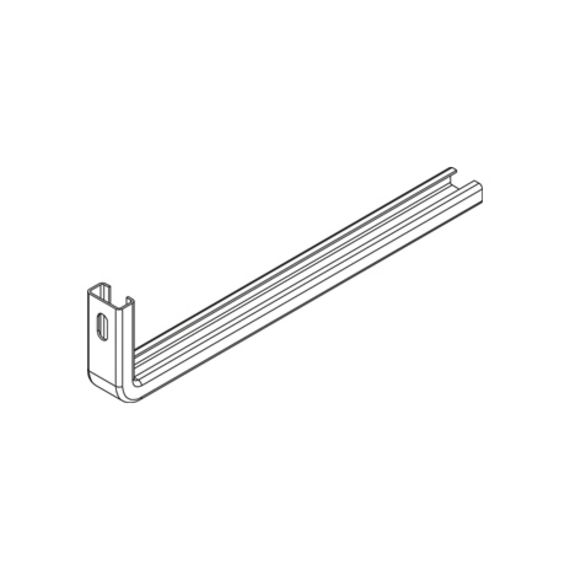

Nástěnný držák, lehká konstrukce z profilové lišty 30x15 mm, šířka drážky 16 mm. Pro montáž na stěnu.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Tento článek je k dispozici v provedení z nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

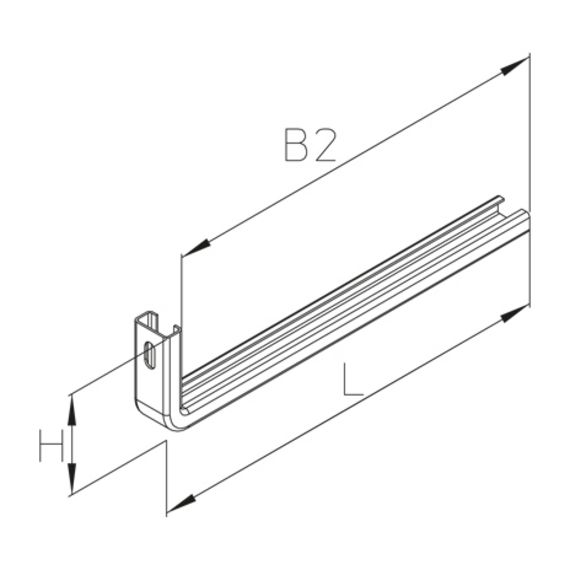

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWLL 010S	80 mm	100 mm	110 mm	125 mm	0.3 kN	2.0	0.13 kg
KWLL 020S	80 mm	200 mm	210 mm	225 mm	0.3 kN	3.0	0.20 kg
KWLL 030S	80 mm	300 mm	310 mm	325 mm	0.3 kN	4.0	0.28 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWLL 010E	80 mm	100 mm	110 mm	125 mm	0.3 kN	2.0	0.13 kg
KWLL 020E	80 mm	200 mm	210 mm	225 mm	0.3 kN	3.0	0.21 kg
KWLL 030E	80 mm	300 mm	310 mm	325 mm	0.3 kN	4.0	0.28 kg
