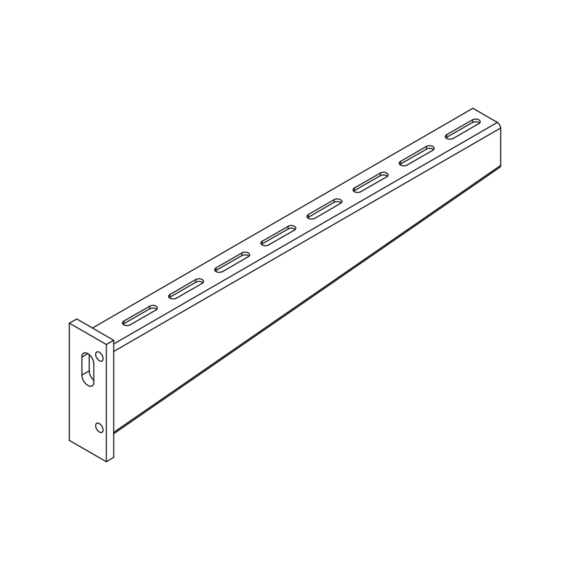

KWMS Držák na stěnu/rukojeť, středně těžký

Ke stažení

Stěnová/rukojeťová konzole, středně těžké provedení, se svařovanou zadní deskou. Testováno podle normy DIN EN 61537. K upevnění na stěnu nebo zavěšené sloupky.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze při dostatečném ukotvení k nosnému podkladu nebo při montáži na závěsné konzoly v souladu s předpisy.

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

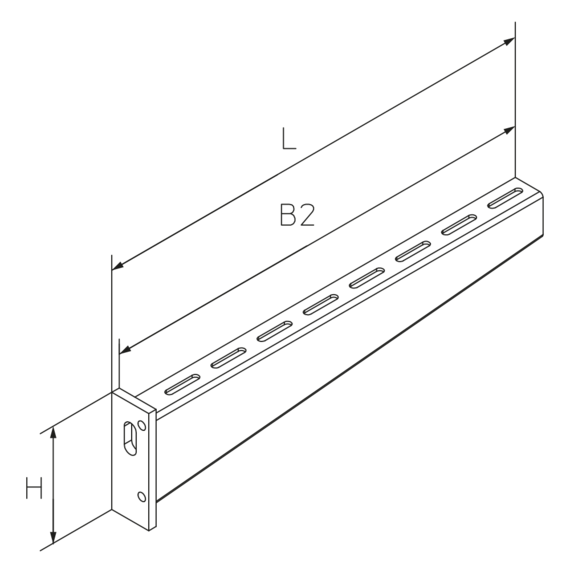

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWMS 010GV	110 mm	100 mm	115 mm	128 mm	3.8 kN	1.36	0.50 kg
KWMS 020GV	110 mm	200 mm	215 mm	228 mm	3.8 kN	1.81	0.71 kg
KWMS 030GV	110 mm	300 mm	315 mm	328 mm	3.8 kN	2.32	0.92 kg
KWMS 040GV	110 mm	400 mm	415 mm	428 mm	3.8 kN	2.86	1.13 kg
KWMS 050GV	110 mm	500 mm	515 mm	528 mm	3.8 kN	3.42	1.34 kg
KWMS 060GV	110 mm	600 mm	615 mm	628 mm	3.8 kN	3.99	1.54 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWMS 010F	110 mm	100 mm	115 mm	128 mm	3.8 kN	1.36	0.53 kg
KWMS 020F	110 mm	200 mm	215 mm	228 mm	3.8 kN	1.81	0.76 kg
KWMS 030F	110 mm	300 mm	315 mm	328 mm	3.8 kN	2.32	0.99 kg
KWMS 040F	110 mm	400 mm	415 mm	428 mm	3.8 kN	2.86	1.21 kg
KWMS 050F	110 mm	500 mm	515 mm	528 mm	3.8 kN	3.42	1.43 kg
KWMS 060F	110 mm	600 mm	615 mm	628 mm	3.8 kN	3.99	1.65 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWMS 010E	110 mm	100 mm	115 mm	128 mm	3.8 kN	1.36	0.51 kg
KWMS 020E	110 mm	200 mm	215 mm	228 mm	3.8 kN	1.81	0.73 kg
KWMS 030E	110 mm	300 mm	315 mm	328 mm	3.8 kN	2.32	0.94 kg
KWMS 040E	110 mm	400 mm	415 mm	428 mm	3.8 kN	2.86	1.16 kg
KWMS 050E	110 mm	500 mm	515 mm	528 mm	3.8 kN	3.42	1.37 kg
KWMS 060E	110 mm	600 mm	615 mm	628 mm	3.8 kN	3.99	1.58 kg

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
KWMS 010E4	110 mm	100 mm	115 mm	128 mm	3.8 kN	1.36	0.52 kg
KWMS 020E4	110 mm	200 mm	215 mm	228 mm	3.8 kN	1.81	0.74 kg
KWMS 030E4	110 mm	300 mm	315 mm	328 mm	3.8 kN	2.32	0.95 kg
KWMS 040E4	110 mm	400 mm	415 mm	428 mm	3.8 kN	2.86	1.17 kg
KWMS 050E4	110 mm	500 mm	515 mm	528 mm	3.8 kN	3.42	1.38 kg
KWMS 060E4	110 mm	600 mm	615 mm	628 mm	3.8 kN	3.99	1.60 kg
