DB Stropní držák

Ke stažení

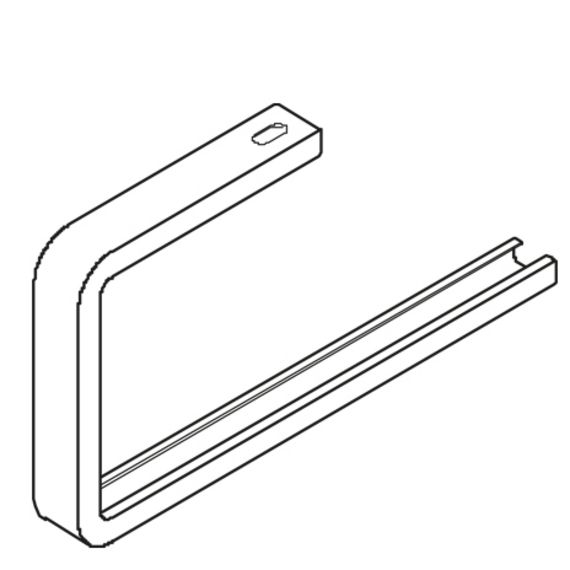

Stropní držák, jako profilová lišta 30x15 mm

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Tento článek je k dispozici v provedení z nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

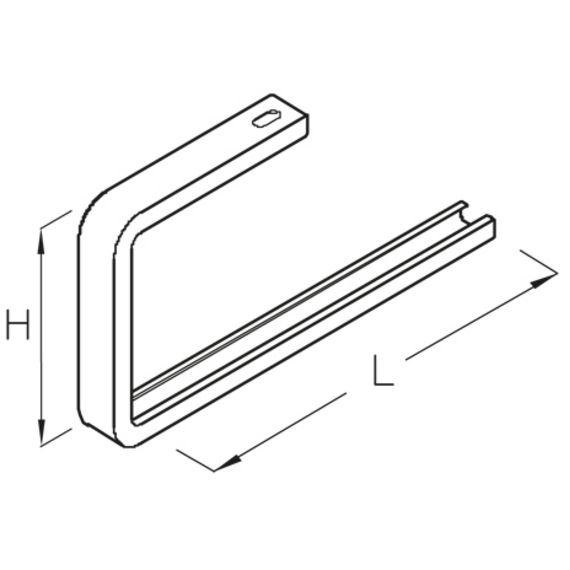

	Výška	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
DB 10S	170 mm	100 mm	110 mm	0.6 kN	1.2	0.25 kg
DB 20S	170 mm	200 mm	210 mm	0.4 kN	1.1	0.36 kg
DB 30S	170 mm	300 mm	310 mm	0.28 kN	1.1	0.47 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
DB 10E	170 mm	100 mm	110 mm	0.5 kN	1.2	0.3 kg
DB 20E	170 mm	200 mm	210 mm	0.35 kN	1.1	0.44 kg
DB 30E	170 mm	300 mm	310 mm	0.25 kN	1.1	0.58 kg
