DKSL Stropní držák, světlo

Ke stažení

Stropní konzole, odlehčené provedení z W/trapézového profilu 60x20x2,5 mm, perforovaná uprostřed, délka zavěšení 170 mm.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze pro upevnění jako stropní konzole. Při montáži na strop musí být namontována distanční podložka KSL-SP, aby se zabránilo deformaci profilu v důsledku třecího zámku upevňovacího šroubu.

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

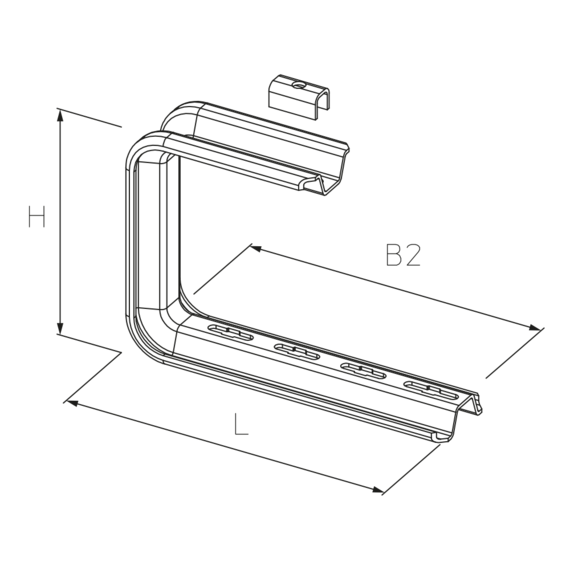

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
DKSL 010S	170 mm	100 mm	120 mm	140 mm	1,28 kN	3.1	0.62 kg
DKSL 020S	170 mm	200 mm	220 mm	240 mm	0,93 kN	2.1	0.79 kg
DKSL 030S	170 mm	300 mm	320 mm	340 mm	0,86 kN	2.7	0.94 kg
DKSL 040S	170 mm	400 mm	420 mm	440 mm	0,61 kN	3.3	1.11 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	F_D/P Zatížení hmoždinky/konzoly	Hmotnost
DKSL 010F	170 mm	100 mm	120 mm	140 mm	1,56 kN	3.1	0.86 kg
DKSL 020F	170 mm	200 mm	220 mm	240 mm	1,09 kN	2.1	0.84 kg
DKSL 030F	170 mm	300 mm	320 mm	340 mm	0,99 kN	2.7	1.00 kg
DKSL 040F	170 mm	400 mm	420 mm	440 mm	0,69 kN	3.3	1.18 kg
