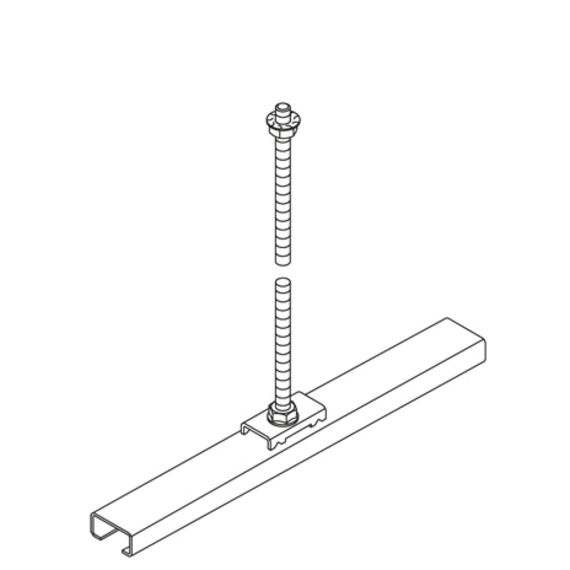

Vnější středové zavěšení se závitovou tyčí pro síťové pásy. Pro rozchody do šířky 300 mm. Součástí sady je jedna závitová tyč (L = 1000 mm).
FD/P: Součinitel pro výpočet zatížení hmoždinky FD se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly.
Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

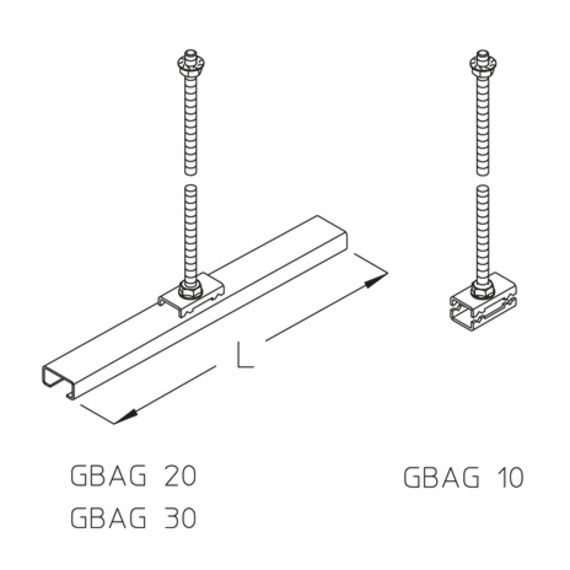

| Šířka | Délka | Pmaxmaximální zatížení | FD/P Zatížení hmoždinky/konzoly | Hmotnost | ||
|---|---|---|---|---|---|---|
| GBAG 10S | 100 mm | 41 mm | 0.5 kN | 1 | 0.42 kg | |
| GBAG 20S | 200 mm | 180 mm | 0.5 kN | 1 | 0.5 kg | |
| GBAG 30S | 300 mm | 280 mm | 0.5 kN | 1 | 0.57 kg |
Nerezová ocel, podle ASTM 304 / BS 304 S 3
| Šířka | Délka | Pmaxmaximální zatížení | FD/P Zatížení hmoždinky/konzoly | Hmotnost | ||
|---|---|---|---|---|---|---|
| GBAG 10E | 100 mm | 41 mm | 0.5 kN | 1 | 0.42 kg | |
| GBAG 20E | 200 mm | 180 mm | 0.5 kN | 1 | 0.5 kg | |
| GBAG 30E | 300 mm | 280 mm | 0.5 kN | 1 | 0.57 kg |
