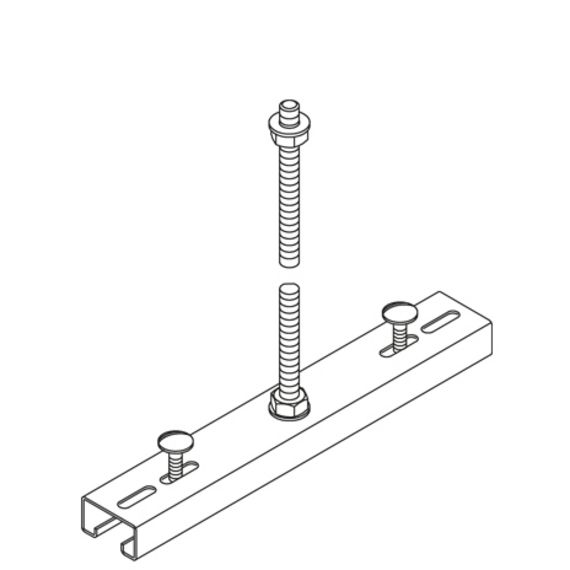

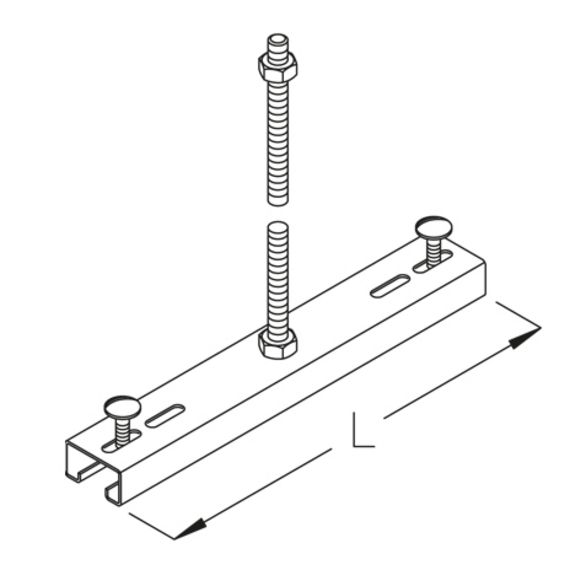

Vnější středové zavěšení se závitovou tyčí pro kabelové žlaby. Pro šířku rozchodu do 300 mm. Součástí sady je jedna závitová tyč (L = 1000 mm).
FD/P: Součinitel pro výpočet zatížení hmoždinky FD se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly.
Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)
| Šířka | Délka | Pmaxmaximální zatížení | FD/P Zatížení hmoždinky/konzoly | Hmotnost | ||
|---|---|---|---|---|---|---|
| GBAR 10S | 100 mm | 60 mm | 0.7 kN | 1 | 0.62 kg | |
| GBAR 20S | 200 mm | 160 mm | 0.7 kN | 1 | 0.75 kg | |
| GBAR 30S | 300 mm | 260 mm | 0.7 kN | 1 | 0.88 kg |
Nerezová ocel, podle ASTM 304 / BS 304 S 3
| Šířka | Délka | Pmaxmaximální zatížení | FD/P Zatížení hmoždinky/konzoly | Hmotnost | ||
|---|---|---|---|---|---|---|
| GBAR 10E | 100 mm | 60 mm | 0.7 kN | 1 | 0.62 kg | |
| GBAR 20E | 200 mm | 160 mm | 0.7 kN | 1 | 0.75 kg | |
| GBAR 30E | 300 mm | 260 mm | 0.7 kN | 1 | 0.88 kg |
