KDU 40 Držák držáku, 40x30 mm

Ke stažení

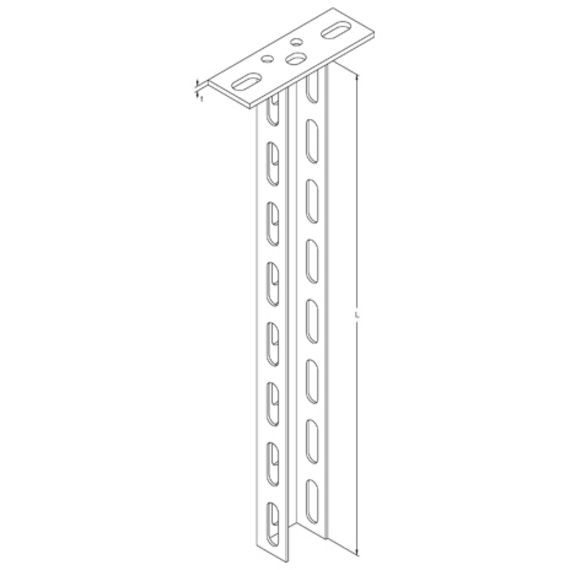

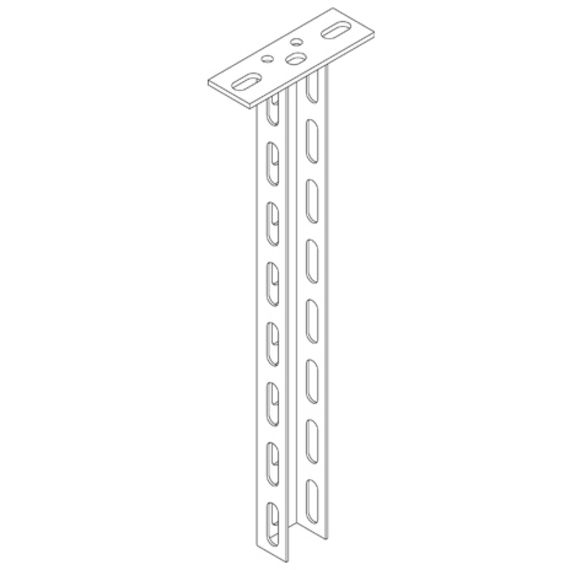

Stropní konzole, U-profil 40x30x2 mm, po celé délce ze tří stran perforovaná, s přivařenou hlavovou deskou (tloušťka materiálu t), testováno podle DIN EN 61537.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P. Přípustné zatížení se dosahuje pomocí podpěrného kusu. Podpěrný kus musí být použit od délky konzoly 400 mm nebo pro instalaci v koncové oblasti stropní podpěry. U délky konzoly < 400 mm bez použití podpěrného kusu je třeba přípustné zatížení snížit o 30 %.

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

	Délka	t Tloušťka materiálu	Hmotnost
KDU 40-02GV	200 mm	4.00 mm	0.36 kg
KDU 40-03GV	300 mm	4.00 mm	0.47 kg
KDU 40-04GV	400 mm	4.00 mm	0.58 kg
KDU 40-05GV	500 mm	4.00 mm	0.68 kg
KDU 40-06GV	600 mm	4.00 mm	0.80 kg
KDU 40-07GV	700 mm	4.00 mm	0.92 kg
KDU 40-08GV	800 mm	4.00 mm	1.03 kg
KDU 40-09GV	900 mm	4.00 mm	1.14 kg
KDU 40-10GV	1000 mm	4.00 mm	1.25 kg
KDU 40-11GV	1100 mm	4.00 mm	1,36 kg
KDU 40-12GV	1200 mm	4.00 mm	1.48 kg
KDU 40-13GV	1300 mm	4.00 mm	1.59 kg
KDU 40-14GV	1400 mm	4.00 mm	1.70 kg
KDU 40-15GV	1500 mm	4.00 mm	1.81 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Délka	t Tloušťka materiálu	Hmotnost
KDU 40-02F	200 mm	4.00 mm	0.38 kg
KDU 40-03F	300 mm	4.00 mm	0.50 kg
KDU 40-04F	400 mm	4.00 mm	0.62 kg
KDU 40-05F	500 mm	4.00 mm	0.73 kg
KDU 40-06F	600 mm	4.00 mm	0.86 kg
KDU 40-07F	700 mm	4.00 mm	0.98 kg
KDU 40-08F	800 mm	4.00 mm	1.10 kg
KDU 40-09F	900 mm	4.00 mm	1.22 kg
KDU 40-10F	1000 mm	4.00 mm	1.34 kg
KDU 40-11F	1100 mm	4.00 mm	1.46 kg
KDU 40-12F	1200 mm	4.00 mm	1.58 kg
KDU 40-13F	1300 mm	4.00 mm	1.70 kg
KDU 40-14F	1400 mm	4.00 mm	1.82 kg
KDU 40-15F	1500 mm	4.00 mm	1.94 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Délka	t Tloušťka materiálu	Hmotnost
KDU 40-02E	200 mm	4.00 mm	0.36 kg
KDU 40-03E	300 mm	4.00 mm	0.47 kg
KDU 40-04E	400 mm	4.00 mm	0.60 kg
KDU 40-05E	500 mm	4.00 mm	0.70 kg
KDU 40-06E	600 mm	4.00 mm	0.81 kg
KDU 40-07E	700 mm	4.00 mm	0.92 kg
KDU 40-08E	800 mm	4.00 mm	1.03 kg
KDU 40-09E	900 mm	4.00 mm	1.15 kg
KDU 40-10E	1000 mm	4.00 mm	1.26 kg
KDU 40-11E	1100 mm	4.00 mm	1.40 kg
KDU 40-12E	1200 mm	4.00 mm	1.50 kg
KDU 40-13E	1300 mm	4.00 mm	1.60 kg
KDU 40-14E	1400 mm	4.00 mm	1.73 kg
KDU 40-15E	1500 mm	4.00 mm	1.83 kg

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Délka	t Tloušťka materiálu	Hmotnost
KDU 40-02E4	200 mm	4.00 mm	0.36 kg
KDU 40-03E4	300 mm	4.00 mm	0.47 kg
KDU 40-04E4	400 mm	4.00 mm	0.60 kg
KDU 40-05E4	500 mm	4.00 mm	0.70 kg
KDU 40-06E4	600 mm	4.00 mm	0.81 kg
KDU 40-07E4	700 mm	4.00 mm	0.92 kg
KDU 40-08E4	800 mm	4.00 mm	1.03 kg
KDU 40-09E4	900 mm	4.00 mm	1.16 kg
KDU 40-10E4	1000 mm	4.00 mm	1.26 kg
KDU 40-11E4	1100 mm	4.00 mm	1.40 kg
KDU 40-12E4	1200 mm	4.00 mm	1.50 kg
KDU 40-13E4	1300 mm	4.00 mm	1.61 kg
KDU 40-14E4	1400 mm	4.00 mm	1.73 kg
KDU 40-15E4	1500 mm	4.00 mm	1.84 kg
