KDU 57 Držák držáku, 57x30 mm

Ke stažení

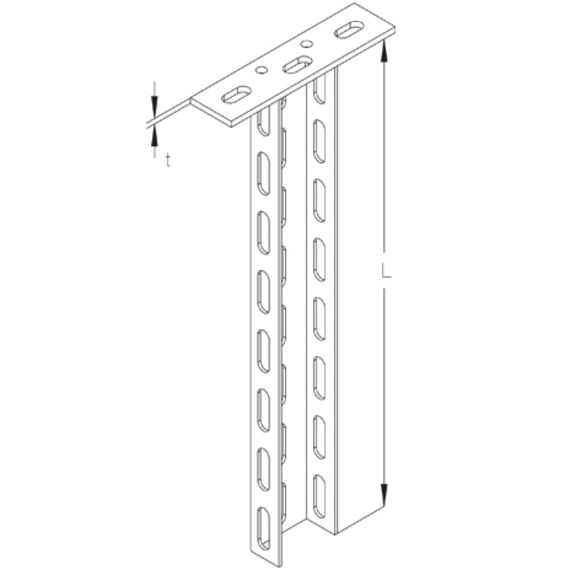

Stropní konzole, U-profil 57x30x2,5 mm, perforovaná ze tří stran, s přivařenou hlavovou deskou ((tloušťka materiálu t), testováno podle DIN EN 61537.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P. Přípustné zatížení se dosahuje pomocí podpěrného kusu. Podpěrný kus musí být použit od délky konzoly 400 mm nebo pro instalaci v koncové oblasti stropní podpěry. U délky konzoly < 400 mm bez použití podpěrného kusu je třeba přípustné zatížení snížit o 30 %.

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

	Délka	t Tloušťka materiálu	Hmotnost
KDU 57-02GV	200 mm	5.00 mm	0.55 kg
KDU 57-03GV	300 mm	5.00 mm	0.72 kg
KDU 57-04GV	400 mm	5.00 mm	0.89 kg
KDU 57-05GV	500 mm	5.00 mm	1.06 kg
KDU 57-06GV	600 mm	5.00 mm	1.22 kg
KDU 57-07GV	700 mm	5.00 mm	1.39 kg
KDU 57-08GV	800 mm	5.00 mm	1.57 kg
KDU 57-09GV	900 mm	5.00 mm	1.74 kg
KDU 57-10GV	1000 mm	5.00 mm	1.91 kg
KDU 57-11GV	1100 mm	5.00 mm	2.07 kg
KDU 57-12GV	1200 mm	5.00 mm	2.25 kg
KDU 57-13GV	1300 mm	5.00 mm	2.41 kg
KDU 57-14GV	1400 mm	5.00 mm	2.59 kg
KDU 57-15GV	1500 mm	5.00 mm	2.76 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Délka	t Tloušťka materiálu	Hmotnost
KDU 57-02F	200 mm	5.00 mm	0.59 kg
KDU 57-03F	300 mm	5.00 mm	0.77 kg
KDU 57-04F	400 mm	5.00 mm	0.95 kg
KDU 57-05F	500 mm	5.00 mm	1.13 kg
KDU 57-06F	600 mm	5.00 mm	1.31 kg
KDU 57-07F	700 mm	5.00 mm	1.49 kg
KDU 57-08F	800 mm	5.00 mm	1.68 kg
KDU 57-09F	900 mm	5.00 mm	1.86 kg
KDU 57-10F	1000 mm	5.00 mm	2.04 kg
KDU 57-11F	1100 mm	5.00 mm	2.22 kg
KDU 57-12F	1200 mm	5.00 mm	2.40 kg
KDU 57-13F	1300 mm	5.00 mm	2.58 kg
KDU 57-14F	1400 mm	5.00 mm	2.77 kg
KDU 57-15F	1500 mm	5.00 mm	2.95 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Délka	t Tloušťka materiálu	Hmotnost
KDU 57-02E	200 mm	5.00 mm	0.57 kg
KDU 57-03E	300 mm	5.00 mm	0.74 kg
KDU 57-04E	400 mm	5.00 mm	0.91 kg
KDU 57-05E	500 mm	5.00 mm	1.08 kg
KDU 57-06E	600 mm	5.00 mm	1.25 kg
KDU 57-07E	700 mm	5.00 mm	1.42 kg
KDU 57-08E	800 mm	5.00 mm	1.59 kg
KDU 57-09E	900 mm	5.00 mm	1.76 kg
KDU 57-10E	1000 mm	5.00 mm	1.93 kg
KDU 57-11E	1100 mm	5.00 mm	2.10 kg
KDU 57-12E	1200 mm	5.00 mm	2.27 kg
KDU 57-13E	1300 mm	5.00 mm	2.44 kg
KDU 57-14E	1400 mm	5.00 mm	2.61 kg
KDU 57-15E	1500 mm	5.00 mm	2.78 kg

Nerezová ocel, podle ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	Délka	t Tloušťka materiálu	Hmotnost
KDU 57-02E4	200 mm	5.00 mm	0.57 kg
KDU 57-03E4	300 mm	5.00 mm	0.74 kg
KDU 57-04E4	400 mm	5.00 mm	0.91 kg
KDU 57-05E4	500 mm	5.00 mm	1.08 kg
KDU 57-06E4	600 mm	5.00 mm	1.25 kg
KDU 57-07E4	700 mm	5.00 mm	1.42 kg
KDU 57-08E4	800 mm	5.00 mm	1.59 kg
KDU 57-09E4	900 mm	5.00 mm	1.76 kg
KDU 57-10E4	1000 mm	5.00 mm	1.93 kg
KDU 57-11E4	1100 mm	5.00 mm	2.10 kg
KDU 57-12E4	1200 mm	5.00 mm	2.27 kg
KDU 57-13E4	1300 mm	5.00 mm	2.44 kg
KDU 57-14E4	1400 mm	5.00 mm	2.61 kg
KDU 57-15E4	1500 mm	5.00 mm	2.78 kg
