KSL Držák rukojeti, světlo

Ke stažení

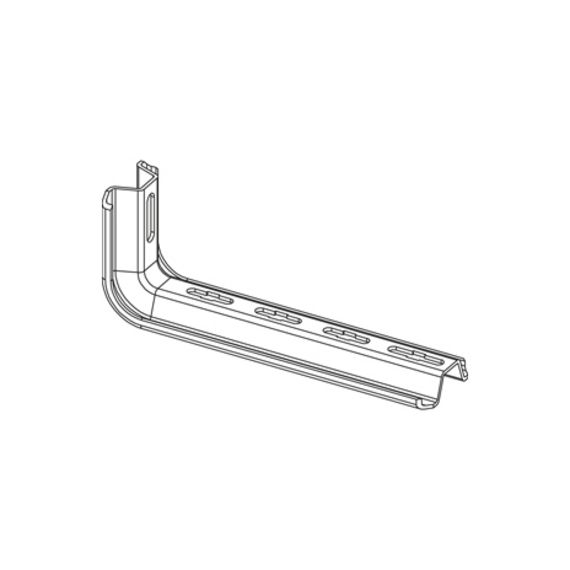

Podpěra, odlehčená verze z profilu W/trapézového profilu 60x20 mm, uprostřed perforovaná. Testováno podle DIN EN 61537 pro upevnění na stropní konzolu KDSL. Nosná vzdálenost max. 1,2 m.

F_D/P: Součinitel pro výpočet zatížení hmoždinky F_D se skutečným zatížením konzoly P nebo součtem skutečných zatížení konzoly. Specifikace zatížení platí pouze pro montáž jako nástěnný držák. Pro montáž na strop použijte článek KSLW.

Průběžně žárově pozinkované (Sendzimirův proces) (DIN EN 10346)

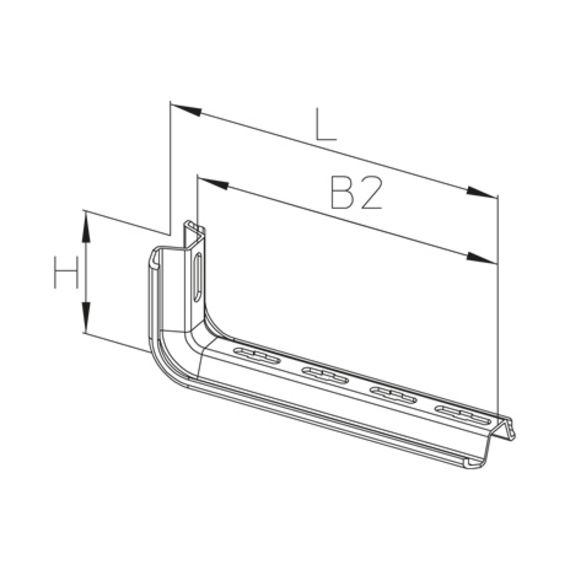

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	Hmotnost
KSL 010S	90 mm	100 mm	120 mm	140 mm	1.3 kN	0.38 kg
KSL 015S	90 mm	150 mm	170 mm	190 mm	1.0 kN	0.47 kg
KSL 020S	90 mm	200 mm	220 mm	240 mm	0.9 kN	0.55 kg
KSL 025S	90 mm	250 mm	270 mm	290 mm	0.7 kN	0.63 kg
KSL 030S	90 mm	300 mm	320 mm	340 mm	0.6 kN	0.71 kg
KSL 040S	90 mm	400 mm	420 mm	440 mm	0.5 kN	0.88 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Šířka	Délka	P_maxmaximální zatížení	Hmotnost
KSL 010F	90 mm	100 mm	120 mm	140 mm	1.3 kN	0.40 kg
KSL 015F	90 mm	150 mm	170 mm	190 mm	1.0 kN	0.49 kg
KSL 020F	90 mm	200 mm	220 mm	240 mm	0.9 kN	0.58 kg
KSL 025F	90 mm	250 mm	270 mm	290 mm	0.7 kN	0.67 kg
KSL 030F	90 mm	300 mm	320 mm	340 mm	0.6 kN	0.75 kg
KSL 040F	90 mm	400 mm	420 mm	440 mm	0.5 kN	0.94 kg
