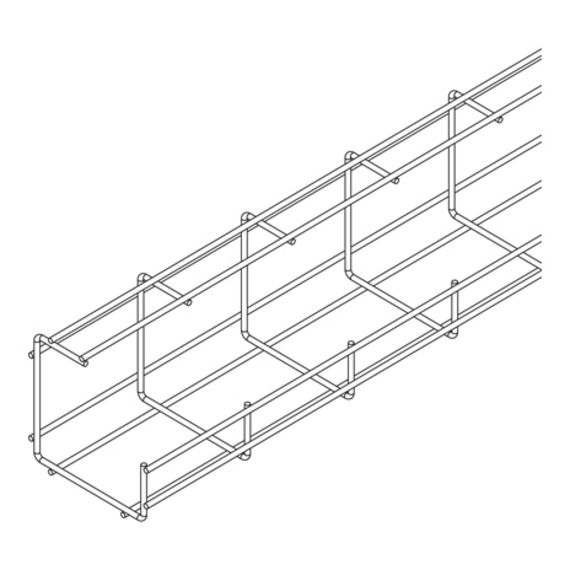

GTDW Síťový kabelový žlab ve tvaru G

Ke stažení

Síťová kabelová podpěra ve tvaru G pro montáž na stěnu nebo strop

Tato položka je k dispozici v nerezové oceli s číslem materiálu 1.4571/1.4404 (V4A).

pozinkovaný, podle DIN EN ISO 19598 / DIN EN ISO 2081

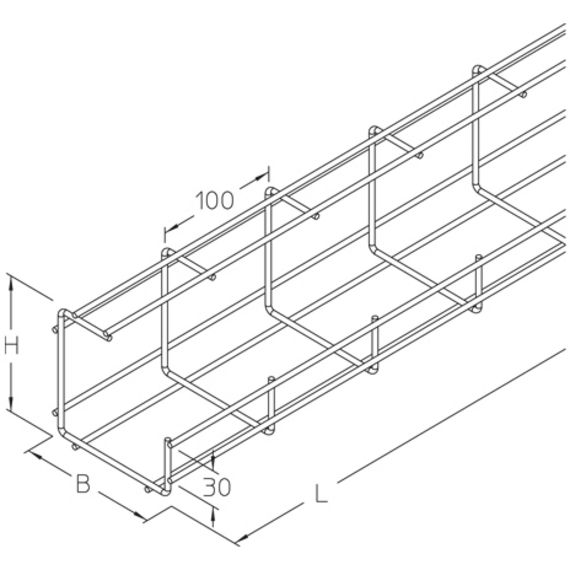

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GTDW 6GV	44 mm	75 mm	3000 mm	4.00 mm	17 cm²	0.02 kN/m	2.20 kg
GTDW 8GV	64 mm	95 mm	3000 mm	4.00 mm	38 cm²	0.06 kN/m	2.38 kg
GTDW 10GV	115 mm	115 mm	3000 mm	4.00 mm	98 cm²	0.15 kN/m	3.28 kg
GTDW 13GV	54 mm	149 mm	3000 mm	4.50 mm	54 cm²	0.08 kN/m	1.28 kg

Předběžně pozinkované (DIN EN 10244-2)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GTDW 6S	44 mm	75 mm	3000 mm	4.00 mm	17 cm²	0.02 kN/m	2.26 kg
GTDW 8S	64 mm	95 mm	3000 mm	4.00 mm	38 cm²	0.06 kN/m	2.38 kg
GTDW 10S	115 mm	115 mm	3000 mm	4.00 mm	98 cm²	0.15 kN/m	3.28 kg
GTDW 13S	54 mm	149 mm	3000 mm	4.50 mm	54 cm²	0.08 kN/m	1.28 kg

žárově pozinkovaný podle BS 729 (DIN EN ISO 1461)

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GTDW 6F	44 mm	75 mm	3000 mm	4.00 mm	17 cm²	0.02 kN/m	2.41 kg
GTDW 8F	64 mm	95 mm	3000 mm	4.00 mm	38 cm²	0.06 kN/m	2.55 kg
GTDW 10F	115 mm	115 mm	3000 mm	4.00 mm	98 cm²	0.15 kN/m	3.51 kg
GTDW 13F	54 mm	149 mm	3000 mm	4.50 mm	54 cm²	0.08 kN/m	1.37 kg

Nerezová ocel, podle ASTM 304 / BS 304 S 3

	Výška	Šířka	Délka	t Tloušťka materiálu	A Plocha průřezu	Q_SKŘídicí kabel pro zatížení vedení	Hmotnost
GTDW 6E	44 mm	75 mm	3000 mm	4.00 mm	17 cm²	0.02 kN/m	2.26 kg
GTDW 8E	64 mm	95 mm	3000 mm	4.00 mm	38 cm²	0.06 kN/m	2.38 kg
GTDW 10E	115 mm	115 mm	3000 mm	4.00 mm	98 cm²	0.15 kN/m	3.28 kg
GTDW 13E	54 mm	149 mm	3000 mm	4.50 mm	54 cm²	0.08 kN/m	1.28 kg
